液压机控制电路原理图，与常见电气故障

液压机与气压机功效比拟相似，气压机以紧缩空气为事情介质，由电磁阀节制气缸上升下、下压事情压强相对较小。气压机由外部提供气压。

液压机以液压油为事情介质，由电磁阀节制油缸上升、下压，事情压强相对较年夜。液压机由自身油泵提供油压。

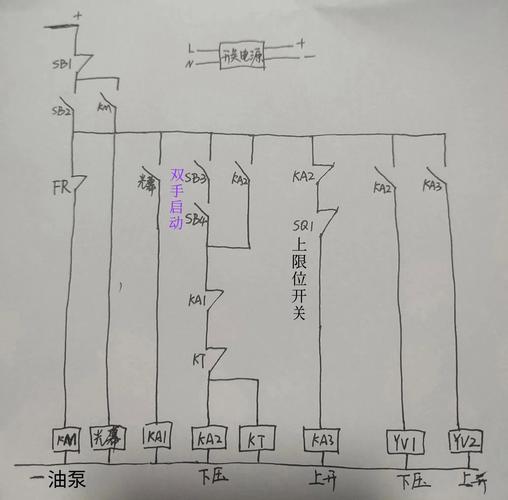

液压机节制电路图

节制电路中安装光幕与双手启动，保证液压机在下压进程中，防止手指伸入。

按下启动按钮SB2，KM通电，油泵事情。当液压机不在原位时，KA3会通电，YV2通电，主动上升回原位。

不在原位主动上升， 双手按住SB3、SB4，KA2通电，电磁阀YV1通电，液压机下压。

KT设置下压的光阴，依据工艺必要设置响应的光阴，光阴到时，KA2断电，KA3通电，电磁阀YV2通电，液压机上升。

液压机上升的进程中，触碰上限位开关时，KA3断电，上升结束。

液压机在下压的进程中，如不注意手伸入时，油压机立刻上升。手伸入时，光幕常开触点闭合KA1通电。KA2断电，KA3通电，液压机上升。

下压电路节制的替代品

液压机的下压光阴由光阴继电器节制，当然可以调换成压力开关、下限位开关节制。

调换成压力开关时，压力开关设定为工艺需求的压力，当液压机下压时，到达设定压力时，KA2断电，KA3通电液压机上升。

下限位开关，下压时，物件压入完成后，同时触碰着下限位开关动作，液压机上升。

三种下压时的节制元件，压力开关最好，其次是光阴继电器，末了是下限位开关，压力开关与光阴继电器都是具有保压功效，保证工件的压入水平。

液压机的常见故障

液压机最常见的故障为上限位开关，上限位开关通常选择行程开关、靠近开关。液压机在使用中会有震荡，光阴久了以后，上升的进程中，上限位开关未接受到旌旗灯号，电磁阀YV2一直事情上升，液压机冲顶，导致电机过载。轻则热过载FR掩护跳闸。重则电机线圈烧坏。

反省液压机电机线圈、热过载、上限位开关。

按下启动按钮SB2，油泵事情后立刻按下双手按钮油压机下压，松手后，液压机正常。文章由“电工小常识分享”电友编著，版权归原作者，向电友致敬。
