日系一线电容滤波，索尼液晶电视机电源板拆解

前言

本期拆解的是一款台达为索尼代工的液晶电视机电源板，这款电源板型号为APDP-209A2，电源板为单面板，功率器件均设有散热片，对应年夜电流元件引脚还设有铆钉，增年夜受力面积，晋升靠得住性。这款电源板为PFC+LLC架构，LED背光采纳升压驱动，还配有待机电源。下面充电头网就带来台达这款电源板的拆解，相识电视机电源板的用料环境。

索尼液晶电视机电源板外观

索尼液晶电视机电源板正面空间富饶，各器件结构相对稀少，功率器件设置装备摆设散热片。

PCB板后头锡焊清洁利落，做工水准优秀。

实测PCB板长度约为29cm。

宽度为24.5cm。

最年夜厚度为14.7mm。

另外测得电源板重量约为585g。

索尼液晶电视机电源板拆解

电源板输入保险丝规格为5A 250V。

TVR10621压敏电阻用于吸收过压浪涌。

共模电感采纳磁环绕制，底部设有电木板绝缘。

安规X2电容来自冈谷，规格为0.33μF。

两颗共模电感采纳磁芯绕制，磁芯外衣塑料壳绝缘，中央一颗安规X2电容规格为0.22μF。

蓝色Y电容来自村落田。

整流桥使用螺丝固定在散热片上。

整流桥来自新电元，规格为4A 800V。

TVR10621压敏电阻用于吸收过压浪涌。

两颗SCK 057 NTC热敏电阻串联，用于克制上电的浪涌电流。

三颗薄膜滤波电容来自TDK，规格为1μF450V。

磁环滤波电感特写。

两颗二极管串联用于PFC电路旁路。

PFC节制器来自安森美，型号NCP1612，采纳临界导通事情模式，采纳电流节制频率折回办法，晋升转换效力。芯片采纳谷底开关，具备完美的掩护功效，具备PFCOK旌旗灯号输出，采纳SOIC-10封装。

在散热片上设有PFC开关管和PFC整流管。

此中PFC开关管来自东芝，型号TK15A60U，NMOS，耐压600V，导阻240mΩ。

56mΩ电阻用于检测PFC开关管电流。

PFC升压电感采纳利兹线绕制。

PFC整流管来自ST意法半导体，型号STTH8R06FP，是一颗超快规复二极管，规格为600V 8A，采纳TO-220FPAC封装。

高压滤波电容来自贵弥功，容量为82μF。

LLC节制器来自SanKen三垦电气，型号SSC9522S，用于半桥谐振开关电源，内置浮动栅极驱动器，用于高边MOS管驱动。芯片可实现高能效，低噪声和高性价比的开关电源办理计划，同时外围器件精简，采纳SOP18封装。

在散热片上固定两颗开关管。

开关管来自东芝，型号TK6A60D，NMOS，耐压600V，导阻1Ω。

谐振电容规格为0.033μF1000V。

变压器采纳利兹线绕制。

两颗反馈光耦来自夏普，型号PC123，用于输出电压反馈。

在散热片上固定两颗肖特基二极管用于整流。

肖特基整流管来自ST意法，型号STPS2045CFP，规格为45V 20A，两颗型号雷同，采纳TO-220FPAB封装。

输出滤波电容来自红宝石，为ZLJ系列长寿命电解电容，规格为16V3900μF。

用于输出节制的开关管来自APEC富鼎先进，型号AP6679BGH，PMOS，耐压-30V，导阻9mΩ，采纳TO-252封装。

两颗取样电阻用于输出电流检测。

四颗二极管用于LED背光升压电路整流。

两颗滤波电容来自红宝石，为ZLH系列长寿电容，规格为100V82μF。

在散热片下方是LED调光电路。

LED背光驱动芯片来自ROHM罗姆，型号BD9397EFV，内置电流模式升压节制器和六路恒流LED驱动，每通道输出电流为400mA，芯片集成LED开路和短路掩护，集成过电流掩护和过热掩护，采纳HTSSOP-B40封装。

升压开关管设有铝制散热片，并经由过程螺丝固定。

升压开关管来自APEC富鼎先进，型号AP20WN170I，NMOS，耐压200V，导阻170mΩ，采纳TO-220CFM封装。

升压电感特写。

背光升压整流二极管特写。

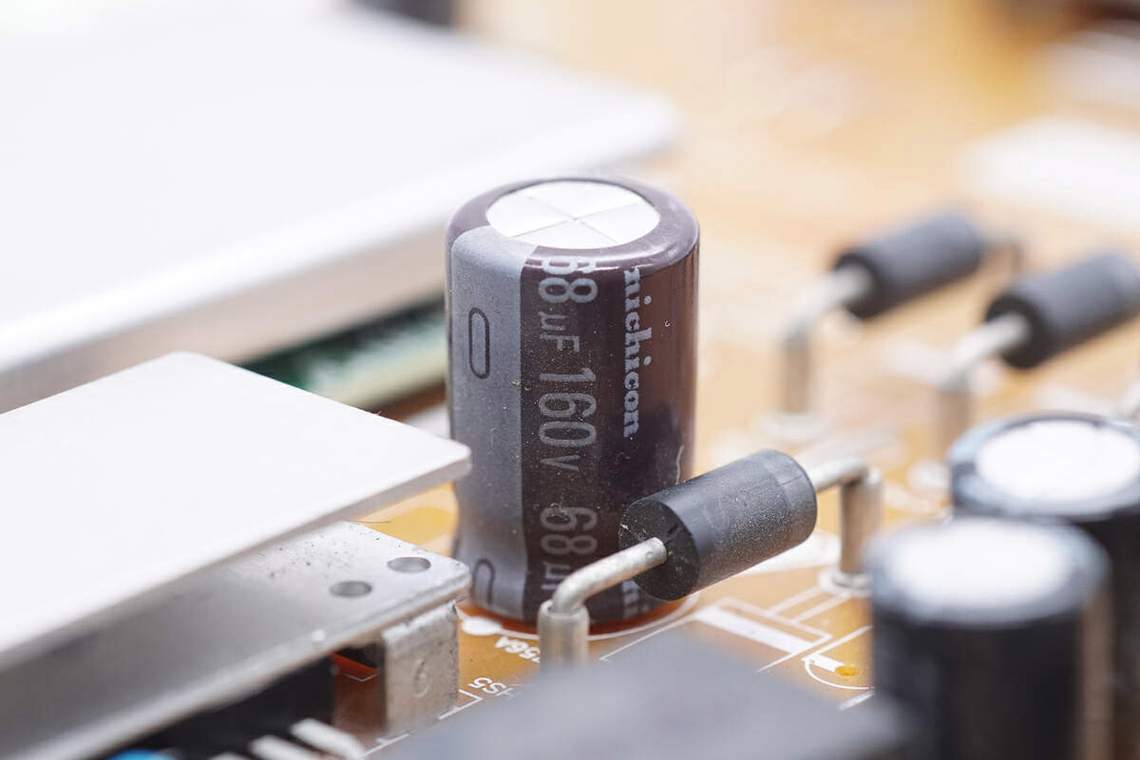

滤波电容来自尼吉康，规格为68μF160V。

待机电源芯片来自英飞凌，丝印DDA010，芯片内部集成开关管。

待机电源变压器特写。

用于待机电源的整流二极管特写。

滤波电容来自尼吉康，规格为1000μF10V。

全体拆解一览，来张百口福。

充电头网拆解总结

索尼液晶电视机电源板型号为APDP-209A2，这款电源板为单面板，采纳波峰焊工艺，单面焊接。电源板功率器件均设有散热片，对应年夜电流器件引脚使用空心铆钉来增年夜受力面积，低落局部应力，避免温度轮回导致脱焊。

充电头网经由过程拆解相识到，台达这款电源板采纳PFC+LLC架构构成，PFC节制器采纳安森美NCP1612，LLC节制器采纳三垦电气SSC9522S，对应PFC开关管和LLC开关管均来自东芝，PFC整流管来自ST意法半导体。

电源输出整流采纳肖特基二极管，LED调光采纳罗姆BD9397EFV，待机电源芯片来自英飞凌。电源板整体采纳日系电解电容，元件之间打胶加固，整体用料均为着名品牌，保障历久稳固靠得住使用。
