离心压缩机结构原理及常见故障

离心式紧缩机的总体布局：

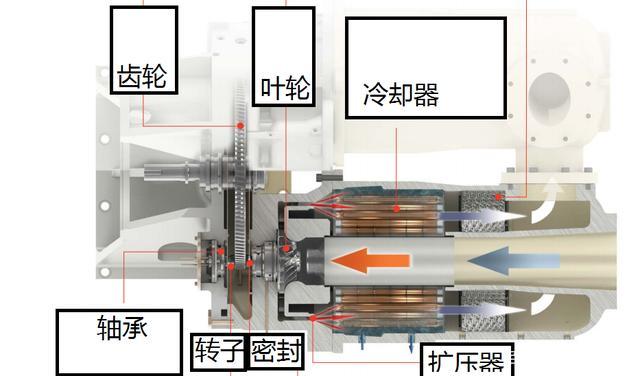

离心式紧缩机由转子和定子两部门构成：转子包含叶轮和轴，叶轮上有叶片、均衡盘和一部门轴封；定子由机壳、扩压器、弯道、回流器、蜗壳等构成，定子又称为固定元件，为了削减机械的表里透露，还有一些从属的密封、冷却装配。
流通元件中参数的变化：
压力与温度曲线
流道损失是指气体在吸压室、叶轮、扩压器、弯道和回流器等元件中流动时发生的损失，包含流动损失和冲击损失。
紧缩机的叶轮在气体中做高速扭转活动，以是叶轮的转盘和轮盖两侧壁与气体产生摩擦而引起的能量损失，这部门无用功的损耗称为轮阻损失。
叶轮出口的气体有一部门从密封间隙中泄露出来而流回叶轮入口，因为气体的压差也会使有一部门高压气体从高压级泄露到低压级，这种泄露所造成的能量损失成为漏气损失。

离心紧缩机布局原理及常见故障

喘震：
喘振的形成机理缘故原由，当流量小于设计流量到必定水平时，离心式紧缩机就会呈现不稳固的事情状态，由于当现实运转的流量小于设计流量时，气流进入叶片的偏向与叶片的入口角度纷歧致，在叶片的事情面发生气体分别征象，且气流沿着与叶轮扭转相反的偏向移动而形成一个气流分别区。如宇量愈小，则分别征象愈严重，气流的分别区域越年夜。此时假如宇量减小到最小值，则整个叶片流道不只没有气体流出，并且还会形成漩涡倒流，气体从叶轮的出口倒流回叶轮的入口，倒流回来的气体补充了流量的不敷，从而维持正常事情，从新把倒流回来的气体压出去，如许又造成机体中流量的减小，机械及排气管中发生低频高振幅的压力脉动，并发生噪声，叶轮应力增长，整机产生激烈震荡，假如机械在这种状态下连续事情将导致机械的毁坏，这种征象称为“喘振”。
喘振一样平常是由叶片扩压器中气体界限层分别，并扩及整个流道所引起的。离心紧缩机在喘振时的事情状况称为喘振工况。
