防火卷帘分类、性能，卷门机、控制箱设置，精华汇总

1分类：

⑴ 钢质卷帘（GFJ）： 如上图1、2、3、6、9等均要求钢质资料，以及卷门机和节制箱构成

⑵无机纤维卷帘（WFJ）：如上图除帘面为无机纤维资料外，3、4、6、9、夹板等均要求钢质资料，以及卷门机和节制箱构成

⑶ 特级卷帘（TFJ）：如上图除帘面可选钢质或无机纤维外，3、4、6、9、夹板等均要求钢质资料，以及卷门机和节制箱构成

2防火卷帘名称代号：

⑴当防火卷帘只有一壁卷帘时，就没有所谓的帘面间隔的观点了，例如：GFJ-300300-F2-CZ-D-80如下图，这个属于钢质单帘面防火卷帘，是以仅有耐风压强度，而没有帘面间距。

⑶卷帘为WFJ时，无耐风压强度这一项要求，例如TFJ(W)-300300-TF3-CA-S-240如下图，

⑷特级防火卷帘细分：

①钢质帘面特级：TFJ（G）

②两侧设自力自喷的特级：TFJ（S）

③无机纤维帘面特级：TFJ（W）

④其他机构情势TFJ：TFJ（Q）

3防火卷帘分类：

⑴按耐风压强度：常见的耐风压强度有50、80、120等

⑵按帘面数：单帘面和双帘面，双帘面高度差应≤50mm

⑶按启闭方式：垂直、侧向、程度

4机能要求

⑴启闭防火卷帘时，启闭运行应安稳，且噪声不该年夜于85dB，防火卷帘启动和封闭不得呈现帘面脱轨和倾斜的征象

⑵防火卷帘速率要求：

①电动启闭防火卷帘：应保证卷帘速率年夜于即是2m/min且不该年夜于7.5m/min

②防火卷帘寄托自重降落：应保证降落速率不该年夜于9.5m/min

③侧向防火卷帘电动启闭速率：应保证起步速率年夜于即是7.5m/min

④程度安装的防火卷帘电动启闭：应保证卷帘速率年夜于即是2m/min且不该年夜于7.5m/min

⑷寄托情况温度73±0.5℃时触发温控触发装配，卷帘寄托自重封闭

5卷门机要求

⑴外观

①卷门机的外壳必需坚持完备，没出缺角和显著的裂纹以及变形

②涂覆层应滑腻、无气泡、皱纹、雀斑等

③零部件应为不燃和难燃资料

⑵卷门机根本机能

①刹车力应≥1.5倍的配重且滑行位移应≤20mm

②手操装配机动、靠得住，便于操作

③手动启动卷帘降落的臂力应≤70N

⑶启闭运行轮回（封闭-完全打开-封闭）次数应≥2000次

⑷空载噪声应≤65dB。

⑸绝缘电阻应年夜于20MΩ（正常气压前提）

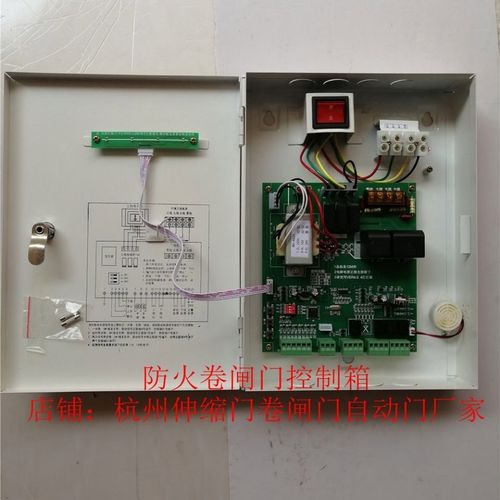

6节制箱要求：

⑴外观

①元件齐备，无破损，保证安装坚固，并且节制元器件操作机动无卡顿，保证靠得住

②内部干净，走线划一、无误

⑵指导灯：距其3m远处应清楚可见（一样平常情况前提下）

①赤色：报警旌旗灯号

②黄色或淡黄色：故障旌旗灯号

③绿色：电源事情正常

⑶根本机能

①火灾报警机能

a发出报警旌旗灯号

b节制卷帘（分散通道卷帘）二步封闭

c反馈旌旗灯号至消控中心，实现联机节制。

②逃素性能：火灾时，卷帘处无法经由过程时（分散通道卷帘），操作节制箱任一按钮，卷帘应开启至中位，并延迟5s～60s后封闭至全闭

③探测器故障时,节制箱能发出报警旌旗灯号
