干货全站仪的视频教程+图文解析，值得收藏学习

全站仪操作高清实操视频

一、仪器放置及调整

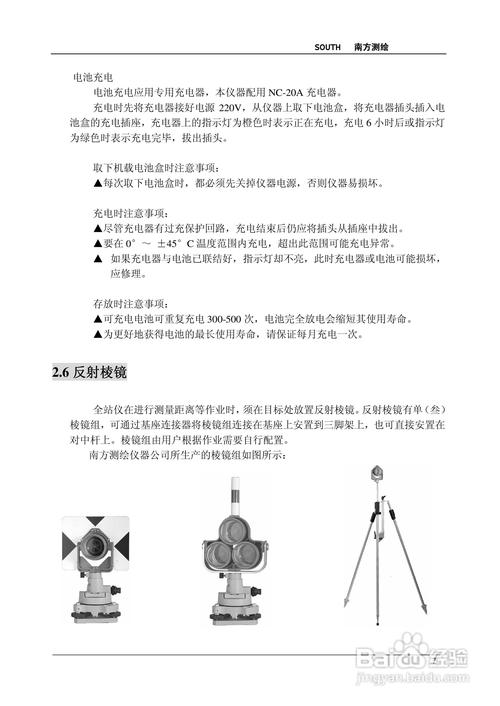

二、丈量放样

全站仪的反省与校订

导读：为匆匆进年夜家更周全更深入进修相识测绘方面常识，特推出全站仪的反省与校订，供年夜家参考进修；

一、长水准器的反省和校订

反省
1、 将仪器安放于较稳固的装配上（如三脚架、仪器校订台），并固定仪器；
2、 将仪器粗整平，并使仪器长水准器与基座三个脚螺丝中的两个的连线平行，调整该两个脚螺丝使长水准器水泡居中；
3、 转动仪器180°察看长水准器的水泡移动环境，假如水泡处于长水准器的中心，则无须校订；假如水泡移出容许规模，则需进行调整。

校订
1、 将仪器在一稳固的装配上安放并固定好；
2、 粗整平仪器；
3、 转动仪器，使仪器长水准器与基座三个脚螺丝中的两个的连线平行，并转动该两个脚螺丝，使长水准器水泡居中；
4、 仪器转动180°，待气泡稳固，用校针微调正螺钉，使水泡向长水准器中心移动一半的间隔；
5、 反复3、4步调，直至仪器用长水准器准确整平后转动到任何地位，水泡都能处于长水准器的中心。

二、圆水准器的反省和校订

反省
1、 将仪器在一稳固的装配上安放并固定好；
2、 用长水准器将仪器准确整平；
3、 察看仪器圆水准器气泡是否居中，假如气泡居中，则无需校订；假如气泡移出规模，则需进行调整。
校订
1、 将仪器在一稳固的装配上安放并固定好；
2、 用长水准器将仪器准确整平；
3、 用校针微调两个校订螺钉，使气泡居于圆水准器的中心。
注：用校针调整两个校订螺钉时，用力不克不及过年夜，两螺钉的松紧水平相称。

三、千里镜粗对准器的反省和校订

反省
1、 将仪器安放在三脚架上并固定好；
2、 将一十字标记安放在离仪器50米处；
3、 将仪器千里镜照准十字标记；
4、 察看粗对准器是否也照准十字标记，假如也照准，则无须校订；假如有偏移，则需进行调整。
校订
1、 将仪器安放在三脚架上并固定好；
2、 将一十字标记安放在离仪器50米处；
3、 将仪器千里镜照准十字标记；
4、 松开粗对准器的2个固定螺钉，调整粗对准器到正确地位，并固紧2个固定螺钉。

四、光学下对点器的反省和校订

反省
1、 将仪器安顿在三脚架上并固定好；
2、 在仪器正下方放置一十字标记；
3、 转动仪器基座的三个脚螺丝，使对点器分划板中心与地面十字标记重合；
4、 使仪器转动180°，察看对点器分划反中心与地面十字标记是否重合；假如重合，则无需校订；假如有偏移，则需进行调整；
校订
1、 将仪器安顿在三脚架上并固定好；
2、 在仪器正下方放置一十字标记；
3、 转动仪器基座的三个脚螺线，使对点器分划板中心与地面十字标记重合；
4、 使仪器转动180°，并拧下对点目镜护盖，用校针调整4个调整螺钉，使地面十字标记在分划板上的像向分划板中心移动一半；
5、 反复3、4步调，直至转动仪器，地面十字标记与分划板中心始终重合为止。

五、千里镜分划板竖丝的反省和校订

反省
1、 将仪器安顿于三脚架上并周详整平；
2、 在距仪器50米处设置一点A；
3、 用仪器千里镜照准A点，扭转垂直微着手轮；假如A点沿分划板竖丝移动，则无需调整；假如移动有偏移，则需进行调整。

校订
1、 安顿仪器并在50米处设置A点；
2、 取下目镜头护盖，扭转垂直微着手轮，用十字螺丝刀将4个调整螺钉轻微松动，然后转动目镜头使A点与竖丝重合，拧紧4个调整螺钉；
3、 反复反省3，校订2步调直至无误差。
注：假如对分划板的竖丝进行的校订，则在完成后，请反省仪器的照准差和指标差是否产生了转变。

六、仪器照准差C的反省与校订

反省
1、 将仪器安顿在稳固装配或三脚架上并周详整平；
2、 对准平行光管分划板十字丝或远处显著目的，先落后行正镜和倒镜观测；
3、 获得正镜读数HI和倒镜读数HR；计算照准差C-（HI-HR±180°）/2；假如C＜8”，则无需调整；假如C＞8”，则需进行调整。
校订
1、在倒镜地位扭转平盘微着手轮使倒镜读数HR’=HR+C；
2、松开千里镜分划板调整螺钉护盖，调整左右两个调整螺钉，使千里镜分划板与平行光管或远处目的重合；
反复进行检检和校订直至及格为止。
（此法用于T-602全站仪，尼康全站仪请使用电子校订法式。）

七、竖直度盘指标差I的反省和校订

请进行完十字丝校订和2C差校订后，再进行本检校
反省
1、 将仪器安顿在稳固装配或三脚架上周详整平并开机；
2、 用千里镜分离在正镜和倒镜地位对准垂直角为±10°左右的平行光管分划板或远处目的，获得正镜读数VI和倒镜读数VR；
3、 计算：指标差为I=（VI+VR-360°）/2
4、 假如指标差小于15”，则无须校订；假如年夜于15”，则需进行调整。
