配电网线路单相接地故障定位装置MOEN-9415

武汉摩恩是从事电气装备设计、制作的专业化公司，原创内容，制止转载。

MOEN-9415配电网线路单相接地故障定位装配

配电网线路单相接地故障定位装配，实用于小电流接地体系架空线路，在线路产生单相接地故障而停运后，可用本装备对接所在进行准确定位。

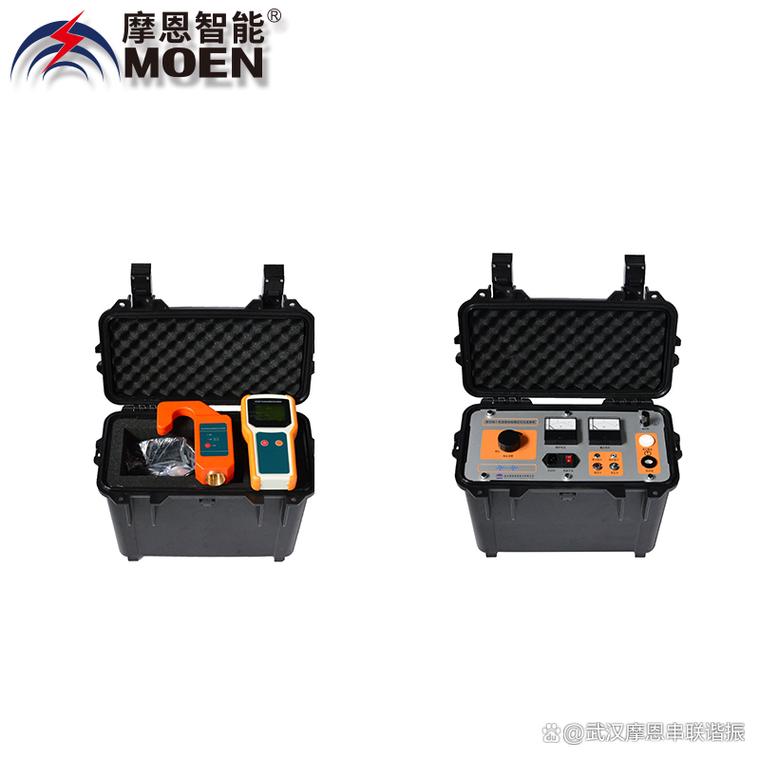

配电网线路单相接地故障定位装配是一套便携装备，可进行多条线路的故障定位。整套装备由发射机、传感器、接管机及附件构成。在故障线路停运后，由发射机向线路施加超低频高压旌旗灯号使故障重现，在线路沿途用绝缘杆将传感器挂在线路上检测旌旗灯号，并经由过程无线方式向地面上的接管机传输数据，接管机显示丈量成果。在故障点前，电流连续存在，故障点后，电流消散。可先进行粗略分段，再准确定点，从而快速肯定故障地位。

配电网线路单相接地故障定位装配功效特色

1.实用于小电流接地体系配电网，检测架空线路的单相金属性接地、经电弧接地、颠末渡电阻接地等多种故障。

2.在线路停运落后行定位，分外实用于有电缆分支的故障线路。

3.施加高压旌旗灯号使故障重现，电流旌旗灯号稳固，易于检测。

4.超低频旌旗灯号避免体系散布电容影响，能对高阻值故障进行定位。

5.发射机平安特征：高压启动闭锁功效、输出容许直接短路。

6.传感器使用高敏锐度传感器，启齿设计，无需闭合，便利在线路上挂接。

7.传感器和接管机无线通信传输，平安靠得住。

8.发射机可使用市电、发电机供电，传感器和接管机干电池供电。

9.发射机体积小，重量轻；传感器为体积重量最小化设计，便利沿线挂接；接管机为手持式设计。

10.接管机采纳年夜屏幕液晶显示器，显示传感器状况、电流波形和电流值。

配电网线路单相接地故障定位装配技术指标

1、定位精度：0.2米。

2、发射机输出特征：

输出频率：1Hz

开路电压：基波有用值0~2800V，

（脉动直流，峰值8kV，相称于10kV线路的相电压峰值）；

短路电流：基波有用值0~35mA（脉动直流，峰值100mA）

3、传感器与接管机的无线通信间隔：不小于100m。

4、发射机电源：AC 220V市电，可接发电机（输出功率≥1500W）。

5、发射机功率：最高功率900W。

6、传感器电源：3节7号碱性干电池。

7、接管机电源：5节5号碱性干电池。

8、体积：

发射机417×234×318mm；传感器180×100×35mm；接管机205 ×100×35mm

9、质量：发射机16.8kg；传感器0.45kg；接管机0.45 kg

10、使用前提：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。

配电网线路单相接地故障定位装配事情原理

在故障线路停运后，起首由发射机向线路施加电压使故障重现。电流由发射机发出，流经故障线路，在接所在入地并经由过程年夜地返回发射机。

发射机输出为脉动直流旌旗灯号，频率为超低频1Hz，频率越低则受体系散布电容的影响越小。理论上讲纯直流旌旗灯号抗散布电容影响的才能最强，但使用纯直流旌旗灯号很难避免地磁影响，颠末理论计算和现实验证，1Hz旌旗灯号已能满意绝年夜多半现场测试需求。

发射机的输出限定电压为8kV，相称于10kV线路的相电压峰值。若电压过高则跨越线路耐压品级，可能毁坏线路（尤其是接入的分支电缆）的主绝缘；过低则可能无法使故障复现。此限压值可依据用户特殊要求进行工场整定。

在线路沿线，将传感器经由过程绝缘杆挂接在线路上检测电流。传感器采纳高敏锐度传感器，其磁路无需闭合，在很年夜水平上便利了挂、取操作。传感器检测线路上的电流，主动进行调零操作，将模拟旌旗灯号转成数字旌旗灯号后经由过程无线方式向别传送。

在地面上的接管机接管传感器发送的无线旌旗灯号，在液晶屏上直观显示丈量成果。在故障点前，电流连续存在，故障点后，电流消散。可先进行粗略分段，再准确定点，从而快速肯定故障地位。

配电网线路单相接地故障定位装配仪器维护

一、调换电池

1、传感器调换电池：

当传感器无法开机，或开机后立刻主动关机，或使用中“电源”指导灯闪耀，此时必要调换电池。

在接管机和传感器树立通信后，可以从接管机液晶屏上察看到传感器的电池程度，若其电池符号闪耀，应立刻反省传感器的电源灯状况。

调换电池时，将传感器后头电池盒盖的螺钉拧下，取下盒盖，掏出电池组，调换新的3节7号碱性电池并装回，盖好电池盖，拧上固定螺钉。

调换电池时注意电池极性，切勿装反。

2、接管机调换电池：

当接管机液晶屏上显示的本机电池符号闪耀，阐明电池欠压，必要调换电池。

调换电池时，将接管机后头电池盒下方的锁定开关拨到开锁地位，取下盒盖，调换新的5节5号碱性电池并装回，盖好电池盖，将锁定开关拨到锁定地位。

调换电池时注意电池极性，切勿装反。

二、质保和维护

若由于使用欠妥造成毁坏（包含保修期内），或跨越保修刻日产生产物质量问题，我公司卖力维修，维修时只收取调换的器件本钱费。传感器和接管机出厂配装新的碱性干电池，电池耗尽后必要自行调换，不在质保规模。

注意：装备永劫间不使用，应将电池掏出，以免漏液造成腐蚀。若换装新电池仍不克不及开机或使用光阴过短，请反省电池极片，若呈现腐蚀，需将其清算清洁。

仪器呈现下列问题时，用户可以测验考试自行办理：

不开机，或开机后立刻关机：可能是电池已耗尽，请调换电池后再使用。

仪器主动关机：可能是由于电池欠压主动关机，或永劫间未进行任何操作主动关机，请测验考试从新开机。

若呈现其他问题，请不要试图自行维修，以免扩展故障，请与本公司接洽，以便实时维修和服务。

由于商品会进级更改，请以武汉摩恩官网的参数为准。
