一起35kV线路跳闸后重合不成功故障分析

中国电工技术学会运动专区

CES Conference

浏览提醒：本文约 2800 字

输电线路重合闸对进步电网的平安稳固性具有紧张作用，重合闸未正确动作会造成线路停运、负荷损失。国网泰州供电公司的研讨职员吴笑天、徐新、陆飞、印吉景，在2021年第11期《电气技术》上撰文，对220kV园区变电站两条35kV线路跳闸后重合闸动作不胜利的故障进行研讨，阐发线路跳闸及重合闸失败的缘故原由。 针对掩护装配跳闸后重合闸动作失败且跳、合位灯同时亮起的环境，在排除二次回路故障缘故原由后，提供一种从装配操作板件查找问题的思绪，确认板件上合闸地位继电器动作后未返回是本次故障的直接缘故原由。末了针对此类缺陷提出响应的整改步伐，有用进步了二次装备运行的靠得住性。

输电线路重合闸对进步电网的平安稳固性具有紧张作用，重合闸未正确动作会造成线路停运、负荷损失。国网泰州供电公司的研讨职员吴笑天、徐新、陆飞、印吉景，在2021年第11期《电气技术》上撰文，对220kV园区变电站两条35kV线路跳闸后重合闸动作不胜利的故障进行研讨，阐发线路跳闸及重合闸失败的缘故原由。

针对掩护装配跳闸后重合闸动作失败且跳、合位灯同时亮起的环境，在排除二次回路故障缘故原由后，提供一种从装配操作板件查找问题的思绪，确认板件上合闸地位继电器动作后未返回是本次故障的直接缘故原由。末了针对此类缺陷提出响应的整改步伐，有用进步了二次装备运行的靠得住性。

运行履历注解，电力体系中输电线路故障年夜多是瞬时性故障，微机线路掩护一样平常配有主动重合闸功效，在线路故障跳闸后启动重合闸可以实时规复供电，有用进步供电靠得住性。重合闸启动方式分为掩护启动及地位纰谬应启动，通常必要取用断路器操作箱的各相跳闸地位继电器触点旌旗灯号作为动作前提。假如硬件或二次回路呈现故障，就可能导致重合闸失败。

本文先容一路220kV变电站两条35kV线路跳闸后重合闸不胜利的故障，依据掩护装配上跳、合位灯同时亮起及重合闸的动作逻辑，阐发重合闸失败的缘故原由，提出一种从掩护装配操作板件查找问题的新思绪。

1 变乱根本环境

220kV园区变电站35kV部门采纳单母分段接线，共有35kV出线8条，该站35kV侧中性点经消弧线圈接地，35kV出线配有三段式电流掩护及一次重合闸，掩护装配型号为南瑞科技NSR—3611R掩护测控一体装配。故障产生时一次体系图如图1所示，馈线2开关运行于35kV Ⅰ段母线，馈线6开关运行于35kV Ⅱ段母线，1号主变低压侧301开关及1号分段开关在合位，2号主变302开关在分位，1号主变301开关带35kV全体负荷。

图1 220kV园区变电站35kV部门一次体系图

5月20日05:52，调剂中心报该站35kV馈线2线路、35kV馈线6线途经电流掩护动作，动作环境见表1。调剂值班职员发现开关重合闸未胜利后，关照运行职员至现场进行反省，发现掩护装配上跳、合位灯同时亮起，如图2所示。

表1 掩护动作环境

图2 装配重合闸失败且跳、合位灯同时亮起

2 故障阐发

2.1 故障波形阐发

该站两台故障线路掩护装配记载了其时的故障环境，馈线2线路故障波形如图3所示，馈线6线路故障波形如图4所示。

联合掩护装配记载的故障波形文件及后台报文进行阐发，5月20日当天有中雨，清晨03:00左右，园区变35kV Ⅰ母产生单相接地，35kV Ⅰ母A相电压低落，缘故原由系馈线2线路A相单相接地，因园区变35kV侧中性点经消弧线圈接地，是以体系仍能继续运行，但此时B、C两相相电压升高至线电压。

05:52，从故障波形可以看出，此时馈线6线路上C相产生接地故障，因为馈线2线路A相本来就存在接地故障，是以35kV中性点不接地体系产生异名相两相接地短路故障，馈线2线路A相及馈线6线路C相流过较年夜故障电流。故障进程中因线路闪络，造成线路A、B、C三相短路，此时馈线2、馈线6线路掩护装配过电流Ⅰ段掩护动作，两条故障线路断路器事故分闸，体系规复正常。

图3 馈线2线路故障波形

图4 馈线6线路故障波形

2.2 掩护装配跳、合位灯同时亮阐发

掩护职员到现场时反省发现断路器在跳位状况，而该装配面板跳、合位灯同时亮起。对掩护装配进行反省，发现断路器跳合闸回路齐备，可以或许手动、遥控进行分合闸，注解该装配操作回路正常，是以断定跳合闸地位监督回路呈现故障的可能性较年夜。

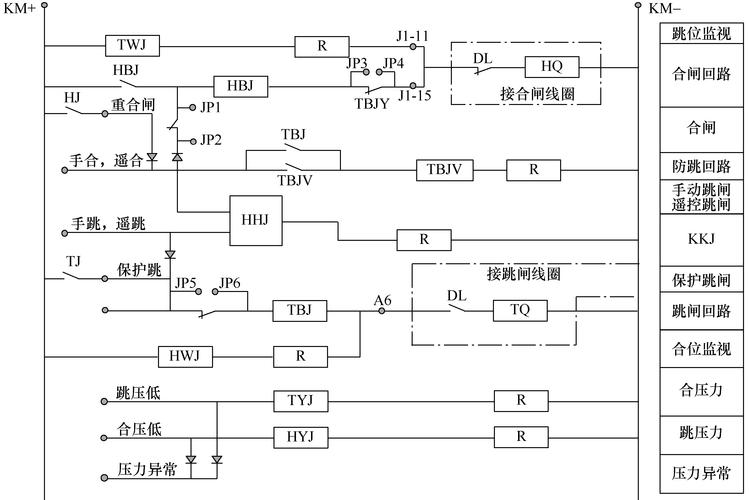

掩护装配的操作回路如图5所示，合闸监督继电器并接于跳闸回路中，断路器在跳位时断路器常开辅助触头打开，断开合闸回路，此时合闸地位继电器应不得电返回，合闸地位继电器触点打开。而事故现场掩护装配操作板件上合闸地位继电器触点闭合，导致开关在分位而掩护装配合位灯亮。

查阅装配阐明书后发现，该装配的合位地位监督回路由电阻和电压继电器串联而成，当电压继电器的电压跨越继电器启动值时，则电压继电器动作，装配采集到合位为1；当电压继电器的电压低于继电器启动值时，则电压继电器返回，装配采集到合位为0。现场的合闸地位继电器在断路器跳位时仍旧动作，是跳、合位灯同时点亮的直接缘故原由。

图5 NSR—3611掩护装配操作回路

将故障装配的操作板拆下，与南瑞科技硬件工程师研讨后发现，本批次NSR—3611掩护装配操作板件使用的地位监督继电器为TE继电器，型号为 TPA—248D2H1，如图6所示，而厂内最新临盆的操作板件的继电器为松下继电器，型号为ST1—DC48V—F，将现场的操作板件寄回南瑞科技试验室并进行年夜量试验后发现，故障装配使用的合闸地位继电器存在缺陷，受到滋扰时继电器节点无法返回，造成故障线路断路器跳开后合闸地位继电器仍旧得电，合位灯依然点亮。

图6 现场NSR—3611操作板件（采纳TE继电器）

2.3 掩护装配重合闸未动作阐发

掩护职员查阅装配阐明书发现，该装配重合闸动作前提为：①重合闸已充电；②无外部闭锁重合闸开入；③Imax＜0.06In；④3I0＜0.06In；⑤断路器不在合位。满意上述前提后，到达重合闸光阴定值，重合闸才动作。而现场装配因为操作板件的问题，装配始终可以采到合位，是以造成掩护动作断路器跳闸后重合闸不动作。

针对以上阐发，厂家采纳召回这一批掩护装配操作板件的办法，办理重合闸动作失败的问题。同时，因为厂家临盆才能不敷，板件临盆必要较永劫间，现斟酌将重合闸逻辑改为单元置断定，仅采装配跳位，删除开关不在合位的前提，确保装配功效正常。

3 整改步伐

1）针对该站35kV掩护测控装配重合闸失败的环境，对辖区内各种掩护测控装配的操作板件进行排查，若有使用该批次继电器产物，上报方案一并进行调换。

2）装配重合闸动作失败并有跳、合位灯同时亮的环境，掩护职员应清晰重合闸动作逻辑和操作回路的原理，针对重合闸动作前提一一确认，并对操作回路进行周全排查。在排除二次回路及断路器机构的问题后，重点反省装配的操作板件，确认合闸地位继电器未返回是该问题的关键地点。

3）现场产生跳、合位灯同时亮的环境，掩护职员通常会以为是掩护装配与断路器机构内防跳回路同时启用，因寄生回路发生这一环境。但若是因防跳回路造成，通常是合上断路器后因为机构内防跳继电器续流才会呈现跳、合位灯同时亮的环境，与本文所述环境有必定区别，应详细环境详细阐发。

4）增强对装备的运行维护。在日常事情中，对继电掩护装配的按期查验必要按尺度化功课流程进行，完成各项实验，同时增强对掩护装配的治理。

5）规范新装备投运调试事情。装备投运时，验收职员应按验收细则要求对掩护装配进行传动实验，确保装配可以或许正确动作，杜绝产生重合闸动作失败的环境。

4 结论

主动重合闸作为电力体系中一种进步供电靠得住性的有用手腕，对付电网的平安稳固运行起到紧张作用。本文对一路重合闸失败的故障进行阐发，在确认二次回路接线正确后，发现故障的直接缘故原由是掩护装配操作板件上合闸地位继电器出缺陷，导致装配始终可以采到断路器合位。

这起重合闸失败故障进步了专业职员对重合闸装配的充电、动作逻辑的进一步熟悉。这次变乱所提供的履历可有用避免此类故障再次产生，明显进步了电网重合闸装配的运行靠得住性。

本文编自2021年第11期《电气技术》，论文题目为“一路35kV后重合不胜利故障阐发”，作者为吴笑天、徐新 等。
