10kV配电室的防雷与接地设计

起源：电气设计圈

若有侵权，请接洽删除

防雷和接地的常识在建筑范畴利用很广，在这里我们主要讨论变配电所的防雷与接地设计常识。以城区新建的10kV配电室为例，一样平常安装避雷网和避雷带防止电气装备受直击雷的侵袭。

1.避雷网

避雷网用于掩护平顶或斜顶屋面且屋顶面积较年夜的建筑物。

先是沿屋顶边沿及凸出物的边沿设置避雷线，避雷线一样平常用￠12~ ￠16mm的镀锌圆钢制成，并用同径圆钢或专用卡子支撑（卡子为避雷线预埋），然后在屋顶同样用￠12~￠16mm镀锌圆钢将屋外分成6x6m或6x10m或10x10m的方格，并与屋缘先设置的避雷线相焊接，再用专用支座将屋面的镀锌圆钢网格支起，支座的间距一样平常为1000~1200mm，末了同样用￠12~ ￠16mm镀锌圆钢在屋面四角或两个角将做好的避雷网引至地下的接地装配，引下线与避雷网焊接后沿墙引下，并用专用支撑卡子支好，卡子间距2000~2500mm。

2.避雷带

1）避雷带也称均压环，用于防止高层建筑的立面和侧面遭雷击。它和屋顶的避雷网或避雷针构成了完备的避雷体系。

2）避雷带一样平常用￠12mm圆钢或12mmx4mm扁钢埋入建筑物圈梁的外皮上，并与柱子的主筋靠得住焊接，同时建筑物周围墙壁上的金属窗、金属构架必需与避雷带多点靠得住衔接；避雷网与避雷带应有靠得住接地，零丁接地时，接地电阻应小于10Ω，一样平常可与主接地网相衔接。

3.接地体系分类

1）110kV体系是没有零线的，接地的电阻值为0.5Ω，如今用的是OPGW光纤复合架旷地线，35千伏电压级接地电阻值为4Ω。

2）低压接地体系分类主要有以下几种：IT、TT、TN（包含TN-C、TN-S、TN-C-S）体系。

TN-C体系实用于有专业职员维护的一样平常性工业厂房和场合。

TN-S体系实用于设有变电所的公共建筑、病院、有爆炸和火灾危险的厂房和场合、单相负荷比拟集中的场合。

TT体系实用于物等电位衔接的户外场合，例如户外照明、户外集贸市场、户外表演园地等场合的电气装配。

IT体系实用于不间断供电要求高和对接地故障电压有严厉限定的场合，如应急电源装配、消防、矿井下电气装配、胸腔手术室以及有防火防爆要求的场合。

4.接地装配的安装

1）接地装配的布置

单台配电变压器中性点接地装配，一样平常采纳扁钢将垂直接地体焊接在一路，接地体埋深为0.8m，每根垂直接地体长度为2.5m，两根垂直接地体之间间隔为5m。整个接地装配的布置如下图所示：

2）配电室接地装配

配电室内整个接地装配用扁钢网装布置，依据其接地电阻的要求，分离焊接长度为2.5m的垂直接地体。接地装配的根本要求如下：

接地网总接地电阻应≤4Ω，如实测不敷，需扩展程度接地体规模。室外程度接地体和垂直接地体应敷设在天然泥土中，埋设深度≥0.8m，接地网外缘各角应做成圆角，其半径R=3.5m,室内一层地网敷设在层底板找平层内。接地网在回填土时，应将低电阻率泥土直接笼罩程度接地体，只管即便削减接地网的接地电阻。接地线应采纳搭接焊接方式，其搭接长度应为扁钢宽度的2倍或圆钢直径的6倍，焊接处涂沥青防腐。以是装备安装处、构架、支架、预埋件及电缆沟接地带等均应敷设接地引线与接地网靠得住焊接。室表里电缆沟内的预埋件应多处（每条电缆沟至少3点）与接地网骨干线相接，支架与接地网衔接应靠得住，装备接地引下线不得直接衔接到电缆沟内的接地带上。室内地面预埋件均应与本层地网坚固衔接，严禁在一个接地线中串接几个必要接地的部门。在土建施工时，如接地网骨干线与根基相碰时，骨干线可恰当移位或绕开，严禁将接地网骨干线开断。所有接地用资料均需做热镀锌处置，接地装配的施工应相符《电气装配安装工程施工及验收规范》。从室外主地网有多点（衔接处应接近垂直接地体）用接地扁钢在粉刷层内沿内墙与屋顶避雷带靠得住衔接。建筑物的柱体，楼板及屋顶内的钢筋应分离引出一根与各层地网焊接。变压器接地网后再与主接地网衔接，变压器接地网地下衔接点至主接地网的地下衔接点之间接地体的长度不得小于15m。

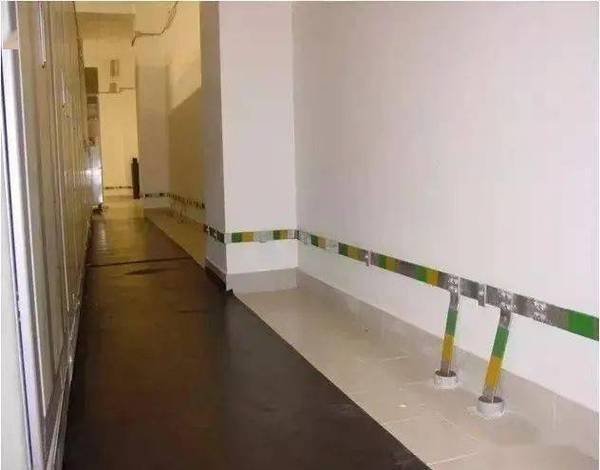

接地线沿电缆沟壁安装

变电所接地平面图

5.接地种类及一些名词术语

①事情接地，体系接地：将电力体系 电气装配中，为运行必要所设的接地（如中性点直接接地或经其他装配接地等）。

②掩护接地：电气装配的金属外壳，配电装配的构架等因为绝缘毁坏有可能带电，为防止其危及人身和装备的平安而设的接地。

③雷电掩护接地：为雷电掩护装配（避雷针，避雷线和避雷器等）向年夜地泄放雷电流而设的接地。

④防静电接地：为防止静电对电子信息体系，易燃油，自然气储罐，石油化工装配和管道等的危险作用而设的接地。

⑤接地极：埋入地中并直接与年夜地打仗的金属导体，导电模块成为接地极，兼作接地极用的直接与年夜地打仗的各类金属构件，钢筋混凝土建修建物的根基称为天然接地极。

⑥接地线：电气装配、举措措施的接地端子与接地极及接地极间衔接用的金属导电部门。

⑦接地装配：接地线和接地极的总和。

⑧等电位联络线：为确保等电位联接而使用的掩护线。
