HD2571数字接地电阻测试仪与HDWR-5A地网接地阻抗测试仪的区别

HD2571数字接地电阻测试仪与HDWR-5A地网接地阻抗测试仪的区别接地电阻的观点只实用于小型接地网;跟着接地网占地面积的加年夜以及泥土电阻率的低落,接地阻抗中感性分量的作用越来越年夜,年夜型地网应采纳接地阻抗设计。

接地电阻丈量办法通常有以下几种:两线法、三线法、四线法、单钳法和双钳法。各有各的特色,现实丈量时,只管即便选择正确的方式,能力使丈量成果精确无误。常用的接地电阻测试详细操作办法如下：

1.两线法前提:必需有已知接地优越的地,如PEN等,所丈量的成果是被测地和已知地的电阻和。假如已知地远小于被测地的电阻,丈量成果可以作为被测地的成果。实用于:楼群浓密或水泥地等密封无法打地桩的地域接线:E+ES接到被测地,H+S接到已知地。

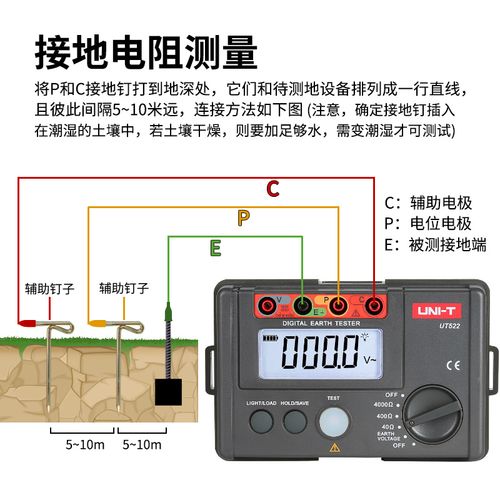

2.三线法前提:必需有两个接地棒:一个辅助地和一个探测电极。各个接地电极间的间隔不小于20米。原理是在辅助地和被测地之间加上电流,丈量被测地和探测电极间的电压降,丈量成果包含丈量电缆自己的电阻。实用于:地基接地,建筑工地接地和防雷接地。接线:S接探测电极,H接辅助地,E和ES衔接后接被测地。

3.四线法根本上同三线法在低接地电阻丈量和打消丈量电缆电阻对丈量成果的影响时替代三线法丈量时E和ES必需零丁直接衔接到被测地。该办法是所有接地电阻丈量办法中精确度高的。

4.单钳丈量丈量多点接地中的每个接所在的接地电阻,并且不克不及断开接地衔接防止产生危险。实用于:多点接地,不克不及断开衔接,丈量每个接所在的电阻。接线:用电流钳监测被测接所在上的电流。

5.双钳法前提:多点接地,不打辅助地桩,丈量单个接地。接线:使用指定的电流钳接到响应的插口上,将两钳卡在接地导体上,两钳间的间隔要年夜于0.25米。

接地电阻测试中，对付接地电阻测试仪表的要求：

(1)接地电阻的丈量事情有时在野外进行,是以,丈量仪表应牢固靠得住,机内自带电源,重量轻、体积小,并对恶劣情况有较强的顺应才能。

(2)年夜于20dB以上的抗滋扰才能,能防止泥土中的杂散电流或电磁感应的滋扰。

(3)仪表应具有年夜于500kW的输入阻抗,以便削减因辅助极棒探针和泥土间打仗电阻引起的丈量偏差。

(4)仪表内丈量旌旗灯号的频率应在25Hz~1kHz之间,丈量旌旗灯号频率太低和太高易发生极化影响,或测试极棒引线间感应作用的增长,使引线间电感或电容的作用,造成较年夜的丈量偏差,即布极偏差。

(5)在耗电量容许的环境下,应只管即便进步测试电流,较年夜的测试电流有利于进步仪表的抗滋扰机能。

(6)仪表应操作简单,读数因此数字显示,以削减读数偏差。
