消防泵房正规安装图

凡担当消防供水义务的水泵房均称为消防水泵房，消防泵房是放置消防水泵的装备房,包含消火泵和喷淋泵或者其他消防泵。消防泵房是消火栓、主动喷水灭火体系以及其他灭火体系的“心脏”，在火灾延续光阴内，人们必需保持事情，不克不及受到火灾威逼。是以，消防水泵房宜自力设置，且应采纳一二级的建筑内。附设在单层、多层或高层建筑内的泵房，要有较好的防火分隔。当附设在单层或多层建筑内时，利用耐火极限不低于 1h 的非燃烧体墙和楼板与其他部位离隔；当附设在高层建筑内时，利用耐火极限不低于 3h 的隔墙和 2h 楼板与其他部位离隔。

为保证职员进出平安和消防水泵房免受火灾威逼，消防水泵房应设纵贯室外出口；附设楼层上的消防水泵房要接近平安出口。

一、建筑设计防火规范GB50016-2006划定：

（1）自力建造的消防水泵房，其耐火品级不该低于二级。

（2）消防水泵房不该设置在地下四层及以下或地下室内地面与室外收支口地坪高差年夜于10m的楼层。

（3）消防水泵房设置在首层时，其分散门应纵贯室外；设置在地基层或楼层上时，其分散门应纵贯平安出口。

（4）消防水泵房、消防节制室的服务半径，对付平易近用建筑，不该年夜于150m；对付工业建筑，不宜年夜于800m~1200m。

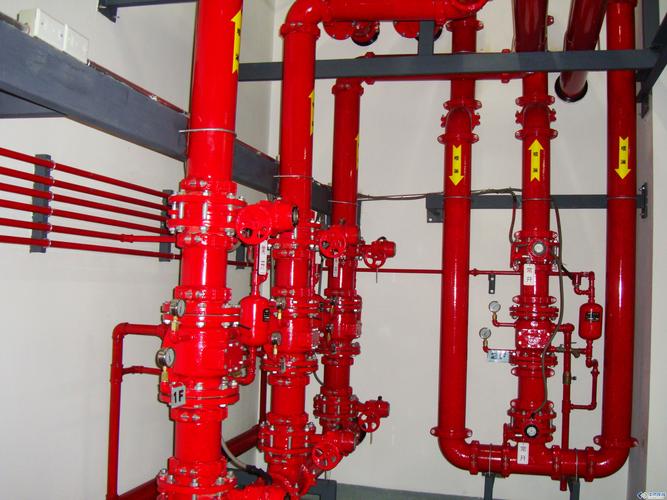

泵房安装图一样平常都是平面管线图和体系图的，有些还有剖面图或者零丁的年夜样图的，现实安装的图片如下：

二、消防吸水管和出水管

两台或两台以上的消防泵组，为了保证消防水泵不间断地供水，应设有两条吸水管，且相符( 以下要求：

(一)两条及两条以上吸水管，当此中一条吸水管在检修或毁坏时，别的的吸水管应仍能经由过程 100％的用水总量，即临盆、生涯和消防用水合用的泵房，在生涯、临盆用水量到达最年夜时，应仍能保证 100％的消防用水量；自力设置的消防泵房，当此中一条吸水管受毁坏时，别的吸水管应仍能保证 100％的消防用水量。

(二)高压消防水泵，暂时高压消防水泵，每台消防水泵均应有自力的吸水管，以保证从消防池塘或市政管网直接吸水，能供给火场用水。

(三)宜采纳自罐式吸水。这种吸水方式，因消防泵常常充斥水，可敏捷启动消防水泵，保证火场消防用水，若有艰苦，应有靠得住的充水装备。

(四)为保证环状管道有靠得住的水源，则消防水泵应有不少于两条出水管直接与环状管道衔接，当采纳两条出水管时，每条出水管均应能满意供给全体用水量。即当此中一条出水管在检修时，别的的水管应仍能供给全体水量。泵房出水管与环状管网应在分歧管段衔接，以保证供水平安。

消防水泵应常常或按期进行运转，润滑机件，并在启动消防水泵后，测定其压力和流量，是以，在消防水泵的出水管上要设反省和实验用的放水阀。实验用过的水，可回到池塘，以利勤俭投资，便利实验。

三、消戒备用水泵

为了保证不间断地供给火场用水，消防水泵应设有备用泵，并且备用泵的流量和扬程不该小于消防泵房(站)内的最年夜一台事情泵的流量与扬程。从既保障消防平安和有利于勤俭投资动身，相符下列前提之一的可以不装备用消防水泵：

1．室外消防用水量年夜于 25L／s 的工场、仓库，由于这类厂房、库房内可燃物少或者单幢厂房、库房容积不年夜，用水量不年夜，一样平常可由本单元消防队或城市公安消防队制订供水方案(即作战计划)中办理，可以不装备用消防水泵。

2．鉴于 7～9 层单位式室庐，可采纳枝状管道和一条进水管，故可不装备用消防泵。

四、消防泵房的电源或动力

消防泵在水箱内要的靠水电用或完柴之油前发(5～电l机Om等i动n)，力消带防动泵。启为动保供证水消，防以水保泵证及火时场启用动水，不必致须中采断取，措因施此，，保不证论在何种环境，消防泵必需在 5min 内启动供水。

设有备用消防泵的消防泵站或泵房，由于建筑物范围较年夜，其使用性子和紧张性一样平常都年夜，故应设有备用动力。若采纳双电源有艰苦，可采纳内燃机或柴油发电机作动力。消防水泵等消防装备的电源应与其他用电线路离开，以保证供电平安靠得住。

为了使消防水泵充足施展负荷运转作用，保证火场需要的消防用水量和水压，消防水泵应与动力机器直接隅合。

消防水泵宜设有与本单元消防队直接接洽的德律风等通信装备，以便在产生火灾时能实时与消防节制室、消防队有关部分取得接洽。
