常用交流接触器实物接线图，简单明了，易懂

常用交流打仗器什物接线图，感到好可以珍藏转发。

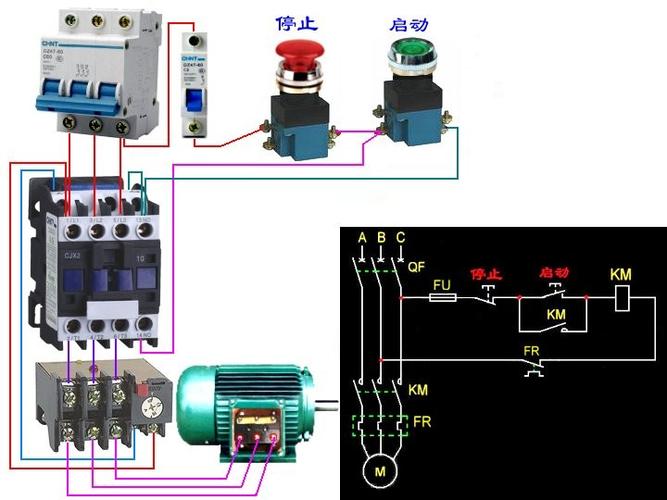

1、这是常用打仗器节制负载接线图，简单清楚明了，注意结束按钮和启动按钮地位不克不及错。

2、这是电源整流滤波电路什物接线图，上图用桥堆，下图用四个整流二极管，后果一样。

3、单相电机逆顺转节制接线图，这种环境在我们日常生涯中使用比拟多。

4、这是三相四线电度表互感器接线图，单相的互感器接线也有接互感器的，至于为什么要接互感器，有兴致的可以查查材料，或在下面留言评论。

5、这个是水位节制接线图，这个岂论工场照样家庭都有效过，只是家庭用单相电机。

6、延时断电接线图，这里主要是延时继电器节制，延时继电器，有许多种类，有兴致可以查查这方面材料。

7、延时停机，和上图差不多。

8、电机或负载间断性运行（间歇），照样用到了光阴继电器。

9、这是三相电机逆顺转节制电路接线，和单相有区别吧。

10、和上面一样，只是上面是符号，下面用什物。

11、电念头Y/△接法有兴致的可以懂得一下，这是电机启动情势，是星三角启动的意思，低落启动电流。（分离发了什物接线图和电路原理接线图丿。什物接线图

什物接线图

电路图
