不愧幻系列旗舰笔电原装适配器，用料豪华，华硕ROG45W快充拆解

前言

近日充电头网拿到了一款华硕条记本充电器，这款充电器设计简练，自带USB-C输出线缆，体积小巧使用便利，具备PD快充输出，最年夜功率45W。充电器采纳美规固定插脚，自带2米长线缆的设计，得当在办公室或家中固定使用。

45W的输出功率可以或许满意一些轻薄条记本的使用需求，也可以满意移动电源的充电需求。下面就对这款充电器进行拆解，看看华硕这款45W充电器的用料及设计。

华硕ROG 45W充电器开箱

作为华硕ROG幻系列条记本标配的充电器，样式和前不久充电头网拆的ROG 100Ｗ充电器的一样。

充电器机身采纳方块造型，配备固定式美规插脚，另外自带USB-C输出线缆。

机身正后头采纳契合华硕幻系列笔电“点”元素设计，左下角还设有45W字样，注解充电器支撑45W快充。

充电器配备固定式美规插脚。

侧面外壳上印有充电器参数

产物型号：AD2121320

输入：100-240V~50/60HZ 1A

输出：5V3A、9V3A、15V3A、20V2.25A 45W

充电器已经经由过程了NOM、UL、PSE等认证，还经由过程了VI级能效认证。

输出线缆做了抗弯折处置。

线缆另一对设计有锁扣，便利进行整顿携带，线头外壳磨砂便利用户插拔。

测得线缆长度约为2米。

充电器拿在手上的年夜小直观感触感染。

充电器带线总重量约为178g。

使用ChargerLAB POWER-Z KT002测得充电器仅支撑PD3.0快充协定。

而且具备5V3A、9V3A、15V3A、20V2.25A四组固定电压档位。

华硕ROG 45W充电器拆解

对华硕ROG 45W充电器有了根本相识后，下面继续对其进行具体拆解，看看产物的现实做工用料若何。

沿外壳接缝拆开外壳，电路板与插脚经由过程红黑导线衔接通电，电解电容与变压器等元件之间打胶固定。

输出线压端子焊接，外衣热缩管绝缘。白线为输出正极，黑线负极，蓝线为CC线，PCB上也进行了相关标注。

使用游标卡尺丈量PCB长度为48mm。

宽度为48.26mm。

厚度为20.43mm。

PCB模块正面一览，元器件摆放密集，空间应用率很高。左下角是低级开关管，螺丝固定一块铝片散热。

PCB模块后头一览，首次级分界显著。华硕这款45W充电器采纳反激架构，宽电压输出，由协定芯片依据装备需求节制充电器输出电压。下面我们从输入端开端相识各个器件。

电源输入端经由过程保险丝进入电源，起到过流掩护作用。延时保险丝来自贝特电子，3.15A 250V。

第一级共模电感，采纳磁环绕制，克制EMI滋扰。

安规X电容，容量0.33μF。

第二级共模电感，绿色磁环，下方有玄色支架，白色胶水固定。

交流输入颠末EMI电路后送至整流桥，由整流桥整流成脉动直流电。整流桥来自扬杰，型号YBS2008，额定电流2A，耐压800V。

低级滤波电容来自主隆，RGA系列105℃耐热，2000小时寿命，规格为82μF 400V。

PWM主控芯片来自RICHTEK立锜，RT7791。芯片内部集成稳压器，支撑10-40V供电，支撑自顺应的过电流掩护，支撑自顺应环路增益节制用于晋升环路稳固性，轻载及空载下绿色模式运行，支撑外接NTC用于过热掩护，支撑周全的掩护功效，实用于USB PD充电器。

低级开关管采纳东微OSG65R580FF，GreenMOS系列，NMOS，耐压700V，导阻580mΩ，采纳TO220F绝缘封装。

变压器特写，使用绝缘胶带周密包裹。

用于反馈调节输出电压的亿光光耦，型号EL1018。

Y电容来自ISND厦门华信安。

丝印ThZ的同步整流节制器。

同步整流管来自东微，SFG10R12BF，NMOS，耐压100V，导阻12mΩ，采纳SO8封装。

输出滤波电容同样来自主隆，OCRZ系列高分子固态铝电解电容，105℃2000小时寿命，680μF 25V。

协定芯片采纳立锜RT7202，不仅支撑USB PD2.0和3.0协定，还支撑其他私有的快充协定。内部集成MCU，支撑宽规模事情电压，内置自顺应过压，欠压掩护和固件编程的过电流掩护。

输出VBUS开关管来自DIODES，DMN3009SSS，NMOS，耐压30V，导阻5.5mΩ，采纳SO8封装。

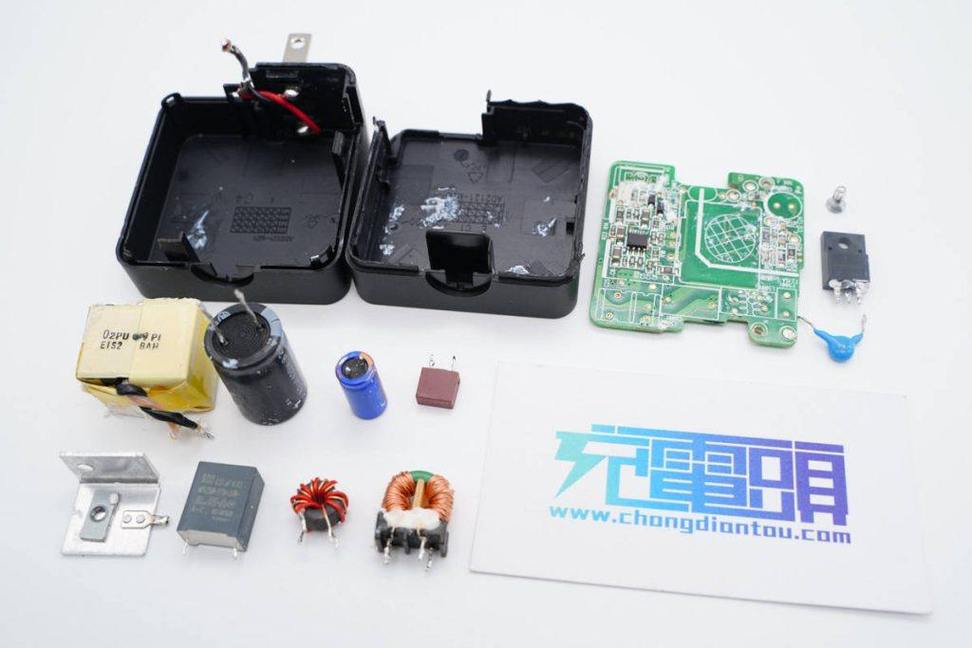

全体拆解完毕，来张百口福。

充电头网拆解总结

华硕这款45W PD充电器采纳美规插脚，自带2米长输出线缆，比拟得当在固定场合使用，不得当日常携带。充电器支撑5V3A、9V3A、15V3A、20V2.25A四组电压档位，能统筹手机充电。

充电头网经由过程拆解发现，华硕45W电源内部设计紧凑，空间应用率很高。采纳立锜的RT7791开关电源主控， 支撑NTC温度检测，搭配东微GreenMOS OSG65R580FF、同步整流管采纳东微SFG10R12BF，协定芯片为立锜RT7202。电源内部使用立隆电容，整体用料踏实靠得住。
