为什么三相负荷平衡时零线上还有电流。你知道为什么吗。

在TN-S体系中，假如三相负荷均衡，那么零线中的电流应该为零或近乎为零。这是许多年来的一种共鸣。三相负荷均衡,意味着三线中的电流有用值相等,然则其电流相位分离相差120度,以是在零线上电流的矢量和为零。

然则如今越来越多的征象在推翻这个观念，零线电流过年夜的环境也越来越广泛。例如，某建筑物周围的告白灯箱，采纳电子镇流器的荧光灯照明。三相线路的负荷平衡，每相电流年夜约为90A，然则零线电流到达160A。

上述问题的呈现是由于当代电气负荷与传统电气负荷产生了很年夜的变化。曩昔的负荷以电阻(照明、加热)、电感(电念头)为主，如今的负荷许多是整流电路，例如节能灯代替了白炽灯，电念头年夜多使用变频器驱动。

分外是照明负荷年夜多为单相整流电路时，事情时发生较强的3次谐波电流。3次谐波电流在零线上是叠加的，而不是抵消的。这恰是因为整流电路导致的。图2的所示的是一个典型的单相整流电路波形图，这种电路从电网汲取的电流为脉冲状。

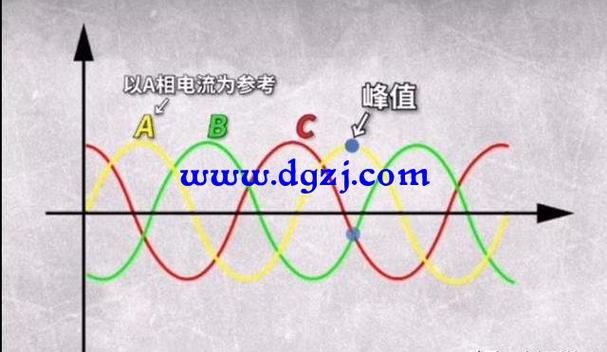

当相线的电流波形为正弦波时，假如它们相位相差120°，而且幅度雷同，在零线上矢量叠加的成果是总和为零。这 时 年夜家所认识的。然则假如相线上的电流是脉冲状的，而且相差120°，则他们在零线上叠加的成果如图3所示。

从图3可知，零线上的脉冲电流是互相错开的，无法抵消。数一下零线上的脉冲电流个数，在一个周期内有三个，是以零线上的电流是各相线电流的总和。依照电流有用值的算法，零线上的电流是相线电流数目的1.7倍。假如整流电路的电流的脉广大于60°，就会在零线上产生重叠征象，这时零线上的一部门电流产生抵消，现实的零线电流会小于相线电流的1.7倍。

总结：因为负荷多半为整流电路负载，是以纵然三相负荷均衡时，零线上也会有较年夜的电流存在。零线电流过年夜的伤害十分严重，主要是由于两个方面的缘故原由；

第一，零线的截面积并不比相线年夜，跨越相线的电流必然会导致零线过热；

第二，零线上没有掩护装配，不克不及 象 相线那样在过流的 清况下 主动断开。是以，零线上过年夜的电流组成了伟大的火灾隐患，在设计阶段应对负荷的性子阐发以及谐波管理予以高度看重。
