北京同度分析风电基础等大体积混凝土的无损检测现状

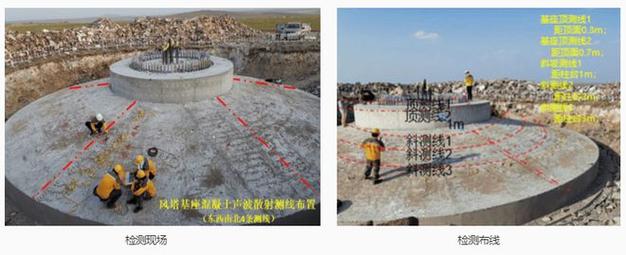

风电根基等年夜体积混凝土的无损检测一直是工程难题，急需办理。而惯例无损检测手腕或探测间隔较浅，或无法穿透内部密集钢筋网，或不克不及利用在只有一个可测面的被测体中。内蒙某风电根基因为施工缘故原由导致其存在冷缝等内部病害，为断定冷缝地位以及评估其质量，在内蒙开展了风电根基无损检测。选用声波散射成像技术，在降服拉姆波滋扰，利用数学相控阵加强探测深度与分辩率后，获得了能清楚显示混凝土分层界面，冷缝散布和强度散布的结果。其结果显示的低速界面与钻孔取芯展现的冷缝地位同等，为后续开展针对性修复事情提供了详确材料。

随同着我国基建工程范围的日益扩展，年夜体积混凝土修建物已广泛利用于土木匠程范畴，如水利中的坝体、风机等年夜型装备根基、年夜跨度桥梁根基、年夜型沉管等。但这些年夜体积混凝土的相关研讨更多停顿在资料、施工、缝隙阐发等阶段，针对其质量与康健状态的无损检测办法研讨甚少。现行检测手腕更多停顿在外观察看、温度监控、试块检测，外面缝隙阐发、钻孔取芯等外面检测与抽样检测，并不克不及周全、深刻的评价其质量[9-11]。何况现有的惯例无损检测技术，如回弹、超声、雷达、冲击回波等，探测深度较浅，不顺应年夜体积混凝土内部钢筋网密集等自身特征，不克不及满意无损检测的现实要求。滞后的检测技术与年夜体积混凝土无损检测的需求不匹配。

声波CT(Computerized Tomography层析成像)作为年夜体积混凝土的检测办法在交通和水利行业已经有成熟的利用，如在高铁桥墩年夜体积混凝土质量检测，在陕西宝汉高速的预制梁混凝土内部布局质量[16]检测等。虽声波CT在年夜体积混凝土无损检测范畴值得推广，但其也有自身的局限性。声波CT布置在统一个可测面上作外面CT，探测深度较浅，依据高斯射线束原理，仅可反响1/4波长厚度（约为25cm）规模内的混凝土质量。声波CT布置在两个可测面上作截面CT，探测深度与击震源有关，探测深度较深。但如风电根基等浩繁年夜体积混凝土构件仅1个可测面，并不克不及采纳截面CT。声波散射成像技术，属地动勘察办法，在岩土工程与资本勘察范畴利用普遍，其恰恰可在1个可测面进行检测。但仅仅采纳声波散射技术是达不到混凝土无损检测精度的要求。还必要进步震源引发的弹性波的频率，并采撤消除拉姆波的办法与数学相控阵技术，加强声波散射成像技术分辩率。

声波散射法是在地动反射根基上成长起来的新技术。它以非平均地质模子为根基，应用地动散射波对地质界面和介质波速进行成像，实现对地质布局精细勘查的目标。勘察时起首向地下发射地动波，本地震波入射到非平均介质内部时，因为波阻抗的差别会发生散射波。差别幅度越年夜和体积越年夜，散射波越强。经由过程接管到的散射波的走时、幅值，可对非常体的地位、形态以及波速高下进行精细成像。声波散射勘察采纳小分列采集方式，经由过程密集发射与密集接管，实现高分辩率的特质。

偏移图像是反响介质物理力学特征最直观的结果，是检测解释的主要根据。年夜体积混凝土构件中，混凝土可看做是平均介质，施工冷缝等病害会在此中形成散射界面，这是声波散射勘察的物理根基。

同度物探Cscan是一种混凝土声波扫描技术，应用声波的反射与散射原理检测混凝土的质量与内部布局，包含内部界面与密实性。Cscan检测可以提供混凝土布局图像和波速图像，探测深度跨越10m。实用于年夜体积混凝土例如风电，地基，地下室等混凝土内部密实性检测。

由下至上的三个高度分离进行截面CT成像。赤色为高速区，蓝色为低速区。发现三个截面混凝土都存在边沿部门的局部低速区，与施工工艺有关，应予以改良。

检测结果及取芯验证
