安科瑞故障电弧探测器在建筑电气的设计与应用

贩卖工程师：徐赟杰 18706165067

【择要】：电气装备是建筑中弗成缺少的一部门，具有较为紧张的作用和意义，在利用进程中不仅可以或许晋升建筑自己适用机能，并且可为花费者提供加倍精良的生涯情况。但装备一旦在运行进程中呈现故障，不仅会影响住民正常生涯，还会发生平安隐患，威逼人身平安。是以对装备电弧进行保障显得较为紧张。本文主要对建筑电气故障电弧掩护设计进行阐发探讨，论述电弧掩护根本原理。

【症结词】：建筑电气；故障电弧探测器

弁言

跟着中国经济和科学技术的敏捷成长，城市建设越来越快，进入城市的生齿越来越多，城市建设逐渐向高密集型、智能化偏向成长，当代年夜体量建筑、"集聚场合建筑和一类高层建筑越来越多，随之而来的火灾隐患也在年夜年夜增长。电气装备在使用进程可能因自身死障激发平安变乱，从而造成难以估计的效果。究其缘故原由发现，装备设计、制作、 安装以及后期使用维护、电气装备故障、线路老化等均是导致平安变乱呈现的主要因素。基于此，必定要对电气装备使用赐与足够看重，为内部电弧增添响应掩护举措措施，以免电气装备功效受到影响。

故障电弧相关尺度

为了削减电气火灾的产生，分外是对末尾负载的故障电弧进行检测，我国针对故障电弧检测出台了一系列的尺度和政策。

《故障电弧探测器》GB14287.4-2014

由上述国标要求可知：故障电弧主要针对的是末尾负载，负载功率在10KW以下。

《火灾主动报警体系设计规范》GB50116-2013

9.1.6 电气火灾监控体系的设置不该影响供电体系的正常事情，不宜主动堵截供电电源。

9.2.4 具有探测线路故障电弧功效的电气火灾监控探测器，其掩护线路长度不宜年夜于100m

12.4.6 电气线路应设置电气火灾监控探测器，照明线路上应设置具有探测故障电弧功效

的电气火灾监控探测器。

12.4.6条则阐明 高度年夜于12m的空间场合较年夜的隐患便是电气火灾，是以设置电气火灾监控体系。照明线路故障引起的火灾占电气火灾的10％左右，此类建筑的顶部较高，发火灾在不容易被发现，也没法在其上面设置其他探测器，只有设置具有探测故障电弧功效的电气火灾监控探测器，能力保证对比明线路故障引起的火灾的合理探测。

由上述国标要求可知：故障电弧主要针对的是末尾的照明回路，且检测回路长度不跨越100米。

故障电弧发生缘故原由及伤害

故障电弧是指因为电气线路或装备中绝缘老化破损、电气衔接松动、空气湿润、电压电流急剧升高等缘故原由引起空气击穿所导致的气体游离放电征象。故障电弧产生时，此中心温度可高达3000 ℃左右，并随同有金属喷溅物，足以引燃任何可燃物，激发电气火灾，对人平易近群众的性命产业平安造成伤害。

电弧的分类

电弧分为好弧与坏弧，好弧是指电路正常时发生的火花，例如，插头脱离插座时天生的电弧会快速熄灭，并不会对装备造成负面影响，这类电弧不会威逼装备以及使用职员性命平安。坏弧主要是因线路老化、空气湿润、短路等因素所导致。依据电弧呈现时电流年夜小分歧，可将电弧细分为年夜电弧及小电弧；若将故障呈现地位作为划分尺度，又可分为串联电弧故障、并联电弧故障等。

故障电弧探测器检测原理

探测器经由过程对电路中电弧电流的检测、处置、阐发，判别故障电弧是否产生及连续，决议是否必要分断电路及发出警报。探测器采纳智能微节制器(MCU)作为节制中心，对电流互感器线圈采集到的微弱电流旌旗灯号进行及时波形处置，阐发波形特色， 并与存储的电弧故障波形数据库进行比拟、判别，确认电弧故障是否产生。通常，探测器需具备如下特征： 其一，精确的电弧电流检测功效（mA 级）。其二，快速的电弧 波形阐发才能（ms 级）。其三，精确的故障波形特性库，并有必定“进修”功效，能精确断定分歧负载下的串联或并联电弧故 障。其四，靠得住的动作特征，产生串、并联电弧故障时快速分 断电路，电路正常事情时不误动作，进而保障供电持续。

安科瑞一站式掩护计划

在末尾电箱设置故障电弧探测器

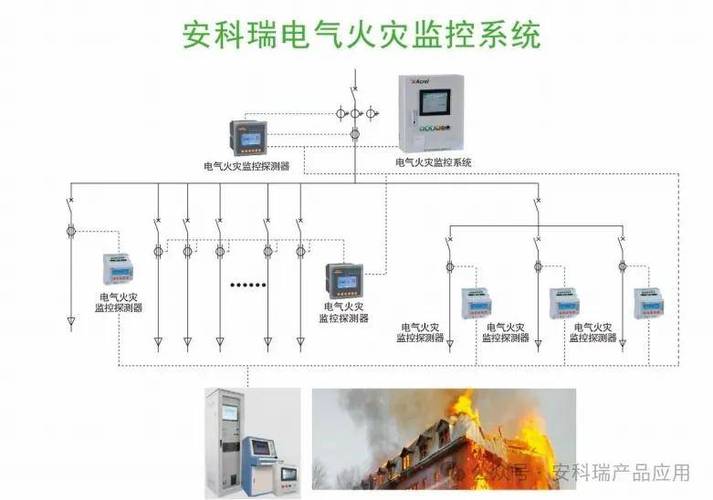

体系组网图如下：

故障电弧可以对接AcrelEMS企业微电网能效治理平台，具备壮大的数据接管、处置、存储、拜访才能，平台融入了电力监控、电能统计、电气平安等功效，互联互通，合理互动。

停止语

随同期间成长变化以及社会提高，电气装备已经成为当代建筑弗成缺少的一部门，是决议建筑平安性、适用后果的症结因素。但装备在运行进程中偶然会呈现一些故障，在影响住民日常生涯的同时可能会造成难以估计的效果，这种环境之以是呈现主要是因电弧的发生。由此可见，对其进行深刻研讨阐发并设计电弧掩护具有较为紧张的意义与作用，可以或许合理低落故障呈现概率，延伸其性命周期，削减故障维修时投入的资金本钱，具有较为明显的经济效益。
