支持插卡上网，鲲鹏无限智能口袋路由CCSE拆解

前言

安防评测室拿到了鲲鹏无穷推出的一款智能口袋路由CC SE，这款口袋路由采纳化妆盒外观设计，小巧便携。口袋路由内置3300mAh年夜容量锂电池，可以提供16小时的使用光阴，而且设有USB-C接口，手机充电器、移动电源均可认为口袋路由供电。

口袋路由支撑TD-LTE收集制式，内置ESIM卡，此外还设有SIM卡槽，支撑插卡上彀。经由过程WiFi6进行分享收集，网速快，带机多。下面就带来鲲鹏无穷智能口袋路由CC的拆解，一路来看看内部的计划和用料。

鲲鹏无穷智能口袋路由CC SE开箱

包装盒整体采纳黑红配色，正面印有产物外观图。

包装盒后头粘贴进网许可证和产物信息标签。

产物名称：TD-LTE无线数据终端

产物型号：CC6

产物版本：CC SE

电源规格：5V/2A

制作商：深圳市鲲鹏无穷科技有限公司

产物经由过程了CCC认证。

包装内包括使用领导，智能口袋路由和充电线。

扭转上盖露出NRadio品牌。

再扭转上盖露出接口，设有按键，SIM卡槽，USB-C接口和指导灯。

鲲鹏无穷智能口袋路由CC SE拆解

看完了这款口袋路由的外观展现，下面就进行拆解，一路看看内部的计划和用料。

起首沿机身外壳接缝处撬开卡扣，打开外壳。

壳体内部粘贴主天线。

另一侧粘贴分集天线。

壳体内部接口开孔特写。

PCBA模块经由过程螺丝固定在壳体内部。

在PCBA模块后头设有WiFi天线。

在电池上设有白色塑料压板。

拧下固定螺丝拆下PCBA模块，电池经由过程插接件与PCBA模块衔接。

拧下固定螺丝拆下压板，电池粘贴缓冲泡棉。

掏出内置电池，电池尺寸为964655，标称电压3.8V，容量为3300mAh，能量为12.54Wh。

撕开电池的蓝色塑封皮，在极耳处焊接掩护板。

电池掩护芯片丝印Y1MA。

8205A电池掩护管特写。

在PCBA模块上焊接邮票板模块，型号为NRadio N6515CS，用于无线通讯和WiFi共享。

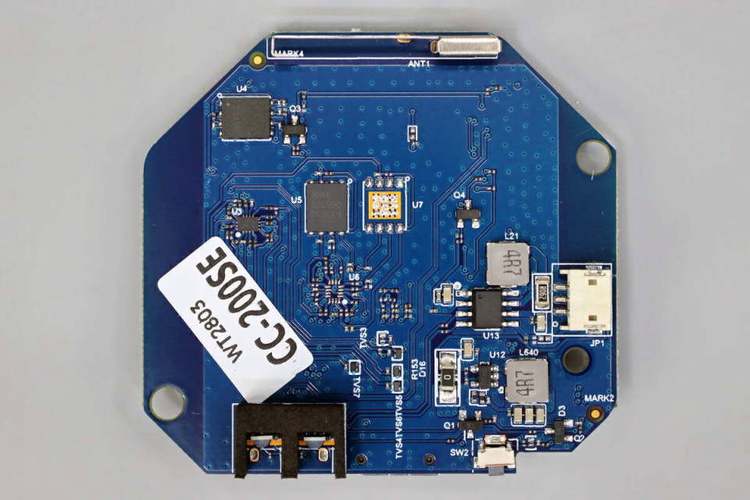

后头焊接ESIM卡，电池充电电路和降压供电电路，在顶部焊接WiFi天线。

拆下邮票板的屏障罩，在内部焊接基带处置器，存储器，射频收发芯片，前端芯片，PMIC和WiFi芯片。

基带处置器来自ZXIC复兴微电子，型号ZX297520V3，是一颗支撑TD-LTE、FDD-LTE等五种收集模式的基带处置器，采纳28nm工艺，实用于移动终端等装备使用，具有低功耗，高性价比和高集成度上风。

存储器来自XMC武汉新芯，型号XM25QU128CWIQ，容量为16MB，用于存储固件和设置装备摆设信息，采纳WSON5*6封装。

射频收发芯片同样来自ZXIC复兴微电子，型号ZX234230A。

射频收发芯片外置时钟晶振特写。

前端芯片来自RADROCK锐石创芯，型号RR88643-31M。

PMIC同样来自ZXIC复兴微电子，型号ZX234297，外置四路电感。

PMIC外置时钟晶振特写。

丝印B3F的稳压芯片特写。

WiFi芯片来自爱科微，型号AIC8800DW，支撑WiFi6无线收集。

芯片外置时钟晶振特写。

主集开关来自FM富满电子，型号FM3418C，为SP8T天线开关，支撑0.1-3.0GHz频率利用，经由过程电压节制切换旌旗灯号通路，采纳QFN2*2-14封装。

分集开关同样采纳富满电子FM3418C。

用于内置电池充电的合金电感和充电芯片特写。

电池充电芯片丝印HE3343E。

用于降压供电的合金电感特写。

同步降压芯片来自拓尔微，丝印TCC，型号为TMI3113B，是一颗5.5V输入电压，3A输出的同步降压转换器，芯片内部集成开关管，支撑100%占空比，内置短路掩护和过热掩护，采纳SOT23-5封装。

用于USB-C接口输入掩护芯片来自拓尔微，丝印TOC，型号为TMI6241A，是一颗可编程软启动的负载开关芯片，具备5.7V电压钳位，芯片内部集成60mΩ开关管，当输入电压跨越5.7V，小于18.3V时，芯片钳位输出电压为5.37V，跨越18.3V进入过电压掩护，输入耐压为20V，采纳SOT23-5封装。

PCBA模块焊接ESIM卡芯片。

另一颗ESIM卡芯片特写。

切换开关丝印4699 331TG。

PCBA模块侧面焊接微动按键，SIM卡槽和USB-C母座。

另一侧焊接LED指导灯和复位按键。

用于衔接FPC天线的镀金触点特写。

衔接电池的衔接器特写。

WiFi天线与主板焊接衔接。

全体拆解一览，来张百口福。

安防评测室拆解总结

鲲鹏无穷智能口袋路由CC SE内置3300mAh年夜容量电池，单次充电支撑16小时续航，可以或许很好满意日常生涯中的使用需求。这款口袋路由内置ESIM卡，还设有SIM卡槽，支撑插卡上彀。而且设有USB-C接口，支撑使用手机充电器和移动电源充电。

安防评测室经由过程拆解相识到，鲲鹏无穷智能口袋路由CC SE采纳全套复兴计划，基带芯片，射频收发芯片和PMIC全体由复兴微电子提供。存储器来自武汉新芯，WiFi芯片来自爱科微，天线开关来自富满电子。

内置同步降压转换器和过压掩护芯片来自拓尔微，内置锂电池设有掩护板进行充放电和过热掩护，确保使用平安。无线路由中芯片全体由国产厂商提供，实现了高机能的4G收集衔接与WiFi衔接。
