ACH/MMA装配中， 共有锆702管302m， 壁厚为2.11~3.5mm。 锆702管的制作尺度为ASME SB658 R60702， 其供货状况为退火， 化学身分及力学机能要求如表1、 表2所示。
上海霆钢金属团体有限公司
上海霆钢金属团体有限公司
金属锆容易与氧反响形成异常稳固的氧化物，造成脆化； 高温下对氧、 氮、氢的消融度年夜，消融在锆的闲暇时， 溶入少量的氧和氮会显著进步金属的硬度， 而溶入少量的氢则会低落金属的韧性并进步金属的缺口敏感性。 是以， 必需在高纯度惰性气体掩护下或在优越的真空情况中进行焊接。颠末重复实验后，经由过程自制的拖罩进行掩护，获得机能优越的焊缝， 现将实验进程先容如下。
实验进程
（1） 焊前预备 焊接资料选用与母材身分相匹配的焊丝， 即ERZr2， φ 2.5mm。 其化学身分如表3所示。 掩护气体采纳99.99%的氩气。
上海霆钢金属团体有限公司
焊件切割及坡口加工采纳 机器办法， 且加工速率要迟缓， 坡口情势及尺寸如图1所示。 为防止局部温渡过高， 可采纳水冷却。 对坡口及其边沿20mm规模内的金属应进行清算， 使之露出金属光泽。 清算办法： 用锉刀去失落机器加工发生的毛刺；用角向磨光机打磨后， 再用硬质合金扭转锉将氧化层打磨清洁。 坡口及焊丝外面油脂等脏物的洗濯采纳丙酮或乙醇， 清算后的焊件及焊丝应实时进行焊
接。 洗濯后拿放时必需戴棉质洁净手套。
上海霆钢金属团体有限公司
上海霆钢金属团体有限公司

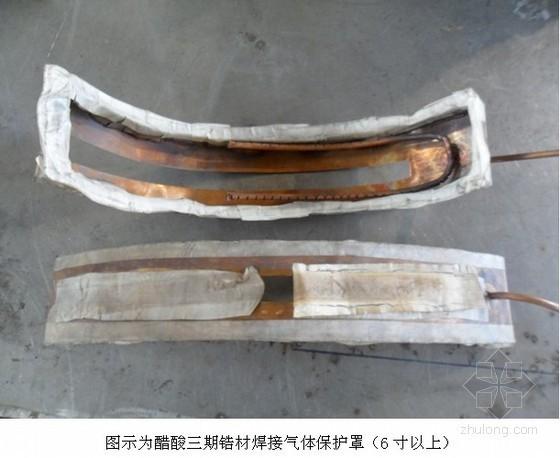

分歧管径的管道焊接时需制备分歧规格的拖罩。 拖罩的宽度和长度应依据管径和壁厚制造， 一样平常宽度为70mm左右， 应为整体的， 如图2所示；为保证拖罩内的氩气呈稳固的层流状况在拖罩内部衬上筛网， 如图3所示； 拖罩与焊把连接处如图4所示。定位焊在打底完成后用硬质合金扭转锉磨失落，并从新洗濯。
上海霆钢金属团体有限公司
（2） 焊接工艺要求 采纳直流电源、 正接法。对焊缝及热影响区的正不和都应进行掩护。 不和采纳惯例的充氩掩护， 正面采纳拖罩和喷嘴同时进行掩护。 拖罩应跟着焊炬一路移动。 拖罩与焊件的间隙越小越好， 以15~20mm为宜。 焊接时只管即便采纳年夜直径的喷嘴， 一样平常为 f12~ f 20mm， 以便掩护熔池金属。 送气光阴： 焊前和焊后分离提前、滞后2min。
上海霆钢金属团体有限公司
焊接时宜采纳短弧、 摆动焊， 较年夜电流和较快的焊接速率， 且电弧只管即便倾向于母材侧， 避免夹钨。 若有夹钨应打消。 焊接进程中焊丝应始终处于氩气掩护状况， 熄弧后不克不及顿时裸露在年夜气中， 应在焊缝脱离掩护时同时掏出。 若有氧化去除后方可继续使用。 焊接参数如表4所示。
上海霆钢金属团体有限公司
（3） 焊接工艺评定 依据上述要求焊接的焊接试板， 按《钢制压力容器焊接工艺评定》JB4708—2000及NB/T47011—2010的评定办法，对接头质量进行了检测。 其射线检测成果相符《承压装备无损检测》 JB4730中的Ⅰ级质量尺度。 其力学机能检测成果如表5所示。
上海霆钢金属团体有限公司
结语
（1） 采纳自 制的拖罩进行掩护， 不仅可以或许满意焊接质量要求， 并且可勤俭一次性焊接装备投入本钱。
（2） 从表5可看出， 采纳上述工艺焊接的焊接接头其抗拉强度虽高于母材， 但弯曲实验及格， 完全满意了资料的塑性要求。
（3） 用此办法焊接的锆702管道在2008年昔时已投入运行， 至今运行优越， 没有产生任何质量问题。
