同时有几个坏失落的电蚊拍，外观很新要来一个研讨一下。本来是阻容降压充电电路，内置铅蓄电池，调换为18650锂电池。废弃原有充电部门，加一个5.5mm插座串联一个1N4007二极管，用5V电源适配器充电，锂电池没加掩护板，充电时节制光阴。

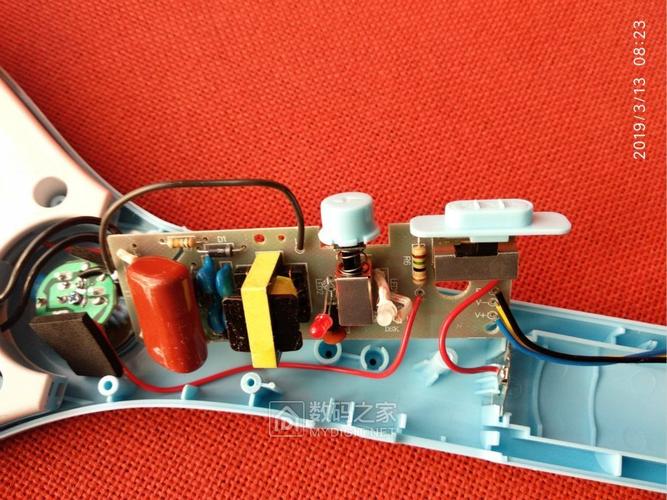

拆开察看主板上，无显著的电子元件毁坏陈迹，电路很简单，便是三极管振荡升压电路。低压直流电变交流电，经高频变压器升压，然后再颠末二极管和电容器构成的倍压电路，高压电接到电网对蚊蝇放电，到达杀死蚊蝇目标。
（图片来源网络，侵删）
通电测试，用螺丝刀短路电网无高压，用手触摸低压部门电子元件，三极管及多个电阻发烧，根本断定是三极管毁坏，多为击穿短路。电烙铁拆下来，没有标志型号的可能已经被打磨失落，可能是厂家进行的技术掩护。查阅材料，该三极管型号是RD9FE，是NPN型TO-126封装。额定功率750mW，集电极电流5A，集射极击穿电压22V。
由于事情电压仅4V左右，变压器次级负载也不年夜，同型号年夜部门三极管均可替代。我从这里随意找了个套件中的9013换上去，注意替代时管脚变化。将9013三极管的BC两脚地位互换，直接安装上去就可以了，无需调节其他元件。通电测试，电网电压1400V左右，至此修复完毕。
电路简单，故障查找很容易，三极管发烧严重，四周电阻发烧。据此断定三极管击穿是最症结一步，然后查阅材料，找到替代元件，调换测试就可以了。其他型号的NPN三极管均可替代使用，下图是RD9FE和9013管脚对照图，供参考。
电路板上三极管安装地位，如下图所示，安装管脚位如图。
以上是本人维修履历小记，迎接年夜家畅所欲言，分享本身的履历常识。欠妥之处迎接批驳指正。
