HDDL电缆故障测试系统可对哪些线路故障测量方法

HDDL-A电力电缆故障测距仪，用于电力电缆故障点的间隔丈量，具有波形易于辨认、分辩率高、界面友爱、同时支撑触摸按键和机器按键、易于操作等特色。

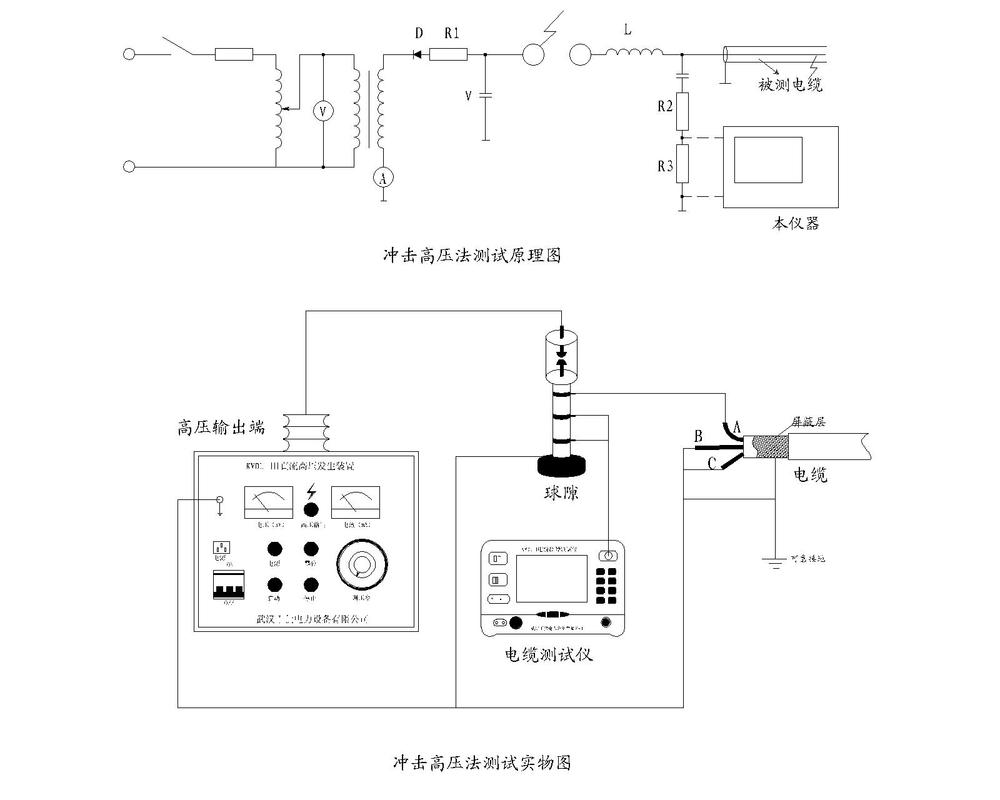

在低压脉冲方式下可以自力使用；在脉冲电流方式下必要和高压旌旗灯号产生器共同使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器共同；在测距完成后须使用数字式多功效电缆故障定点仪进行准确定点电缆故障是指电缆在运行和实验时产生绝缘击穿、导线烧断等环境，被迫结束电力供给。电缆故障点的等效电路如图所示。是击穿间隙（击穿电压为，是故障点绝缘电阻，是局部门布电容，这三个值之间不存在对应接洽，并且跟着电缆故障的分歧是变化的。

电缆故障旳分类

电缆故障的环境比拟繁杂是以故障分类办法也响应较多，如：

按故障征象划分：电缆绝缘击穿而引起的故障；电缆外力拉断或导体烧断引起的故障。

按故障性子划分：接地故障、短路故障、断线故障、闪络性故障和混合故障。

按故障部位划分：电缆本体或附件故障。

1.事情模式：低压脉冲、脉冲电流、多次脉冲。

2.旌旗灯号增益调节规模：70dB。

3.低压脉冲发射电压：32V。

4.最高分辩率：0.4m。

5.采样频率：200MHz及时采样。

6.测距规模：100km。

7.测距盲区：2m。

8.通信接口：USB,蓝牙(选配)。

现实的电缆故障情势因此上多种故障的组合情势呈现，比拟多见的是相对地、和断线并接地故障。外国有电缆故障分类如：无毁坏、短路及开路故障。如今海内主要分类方式：

幵路（断线）故障，低阻故障（相间或接地），高阻故障（相间或接地）。

一、低阻故障

故障点的绝缘电阻低落为特征阻抗值或零值的故障都可以称之为低阻接地故障或短路故障。还有界说为：电缆相对地或相间的绝缘电阻低于10倍的电缆特征阻抗（—般不跨越40Ω时，而导体持续性优越的故障，称为低阻故障。这里必要解释的是，这个界说是从采纳脉冲反射法角度斟酌（分歧波阻抗对反射脉冲的极性变化分歧）。而如电桥法等其他探测办法，低阻、高阻故障界说与特征阻抗没有关系。

这里给出的低阻和高阻故障的特征阻抗值10zc不是一个绝对的区分观点，如许界定是为了划分使用低压脉冲法进行探测的故障类型，简单解释为低压脉冲法实用于绝缘电阻在10zc以下故障。由于绝缘电阻年夜于10zc的短路或接地故障，反射脉冲的衰减很年夜，不容易察看阐发，并且脉冲宽度有限，使用低压脉冲法探测故障有察看不到反射波形的盲区。分歧布局的电缆其特征阻抗是分歧的。

二、开路故障

电缆绝缘电阻无限年夜或测试相符各相的绝缘电阻值，但电压负载才能差愈甚者不克不及传输至用户真个，一相或多相导体不持续的故障，称为开路（断线）故障。

低压脉冲法实用于以上低阻和开路故障进行电缆故障探测。

三、高阻故障

电缆故障点的直流电阻比该电缆的特征阻抗值（年夜的故障都可以称为高阻故障，它是相对付低阻故障而言的，即相间、相对地绝缘电阻较年夜（高于是以不克不及用低压脉冲法丈量。像适才提到的低阻故障与高阻故障的临界值一样平常取，但在现实探测故障的进程中区分不这么严厉。较多见的高阻故障有单相接地、两相短路或接地等。

四、泄露故障

电缆做高压绝缘（交接性或预防性）实验，实验电压升高透露电流随之增年夜。泄露电流值在实验电压还未或者达到额定值时超越了容许规模，这种高阻故障称为泄露故障。透露性故障是高阻故障的一种极度情势。

五、闪络故障

在进行交接或预防性实验时，跟着电压的升高，泄露电流出现出由低值安稳到突然增高的闪络性摆动状况，此时也可能造成电缆闪络击穿；电压稍有降落（小于闪络击穿电压），此征象即消散，但电缆仍有很好的绝缘电阻和电气机能，这便是电缆有闪络故障的表示。闪络性故障便是像如许故障点没有形成电阻通道，只有放电间隙或闪络外面故障。闪络性故障，多发于预防性实验中，它也是高阻故障的极度情势
