电磁流量计的故障检查流程及检查方法

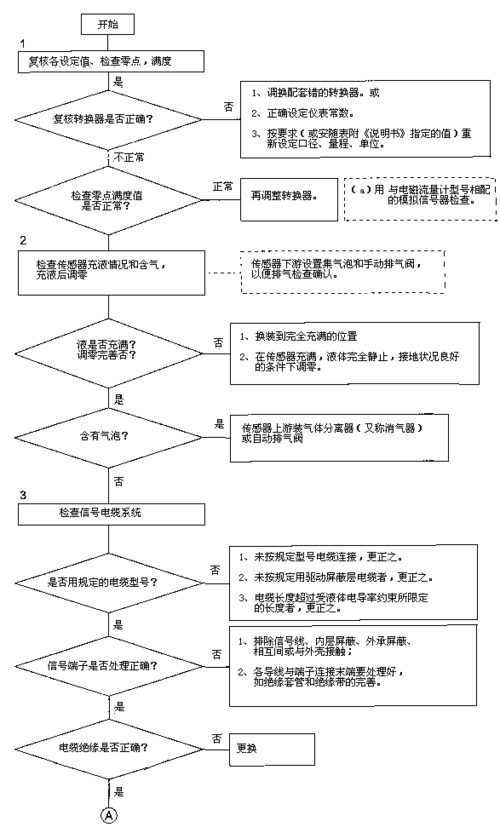

电磁流量计的故障反省流程年夜体分三步：(1）向用户扣问该仪表曩昔的事情环境及故障环境，查看记载曲线；（2）到现场初步反省仪表自己是否产生故障及安装地位环境；（3）反省管网体系及周边的功课环境。通常采纳的反省办法及反省内容如下：

1、电磁流量计故障的反省办法

电阻法：保险丝的通断、传输旌旗灯号电缆和励磁电缆的通断、励磁线圈的通断、电极对称性丈量、电极对地的绝缘电阻、励磁线圈对地的绝缘电阻。

电流法：丈量励磁电流、丈量输出电流。

电压法：判别电磁流量计的供电电源是否正确。

判别两电极的对称性，事情时，两电极对地的直流电压之差是否在10 mV以内。

断定SMART不克不及进行通信的缘故原由是否为+5 V输出不正常的缘故原由造成，也可作为SMART板利害的断定根据。

波形法：在认识线路根基上丈量症结点波形，判别转换器电路板内部的故障地点。

替代法：应用转换器和传感器间以及转换器内各线路板部件间的交换性，以替代法判别故障地点地位。

旌旗灯号跟踪法：应用PLC法式监控流量计的旌旗灯号。

2、反省转换器

起首要反省给转换器供电的电源电压是否和转换器的标称电压同等，而且确认电源已经接通，反省保险丝是否齐备，确认转换器的电路板是否有烧坏的迹象，注意排查并改正。若是转换器的故障，因为如今的转换器年夜部门都有交换性（出厂时颠末尺度旌旗灯号源同一标定），就可便利地试更换转换器部件乃至转换器整机；然后再反省仪表设定的参数是否被变动，或和显示仪表（上位机）同等。因仪表参数设置欠妥或用户不当心把出厂参数变动后导致仪表不克不及正确丈量的事例时有产生。

3、反省传感器

到现场的第二步是要反省传感器自己是否产生故障，然后再对其它相关环境作阐发，断定传感器是否故障的三个要点：（1）空管时，传感器的电极及引线对传感器外壳的绝缘电阻应为无限年夜，管道湿润时，电极对外壳的绝缘电阻也可能为几十兆欧姆；（2）传感器的励磁线圈对地的绝缘电阻值应为无限年夜，且线圈电阻为16 Ω左右；（3）满管时，电极及引线对传感器外壳的电阻数目级应为几十千欧至几百千欧，电阻过年夜阐明结垢或断线，电阻过小阐明丈量管沉积导电层。无论是结垢或是沉积导电层，都将影响丈量值显示的稳固性，是以必需作响应处置。需要时要对传感器衬里的利害作响应地断定，以及在传感器的上游是否有影响流速散布的聚积物等。

4、反省接线体系

反省用户使用的导线型号是否与阐明书要求的型号同等，电磁流量计的等电势接地是否坚固，若是分体型的电磁流量计，分外要注意励磁线及旌旗灯号线的衔接是否坚固，接线是否正确。有的用户在接线时用劲过年夜，导致接线端子根部折断，打仗时断时续。有的用户对接地的观点不睬解，屏障线不接地，或采纳多点接地，造成丈量值显示不稳固。

5、反省安装环境

电磁流量计在海内进程节制中使用的光阴已经很长了，但在现场常常看到安装不合理的环境，如安装在管道的高处不克不及满管运行，直管段不够，离泵太近等环境。这些都是造成仪表不克不及精确丈量的紧张因素。然则有些用户或设计员对此熟悉不够。对付丈量值显示不稳固的环境，还要斟酌杂散电流滋扰的影响。

6、反省歧管的流入、流出

用户常常会反映丈量禁绝的环境，除了要做以上的各项反省外，还要斟酌歧管的流入、流出是否纳入丈量值的均衡计算。这一点用户常常会有想当然的思绪，而作为一个高程度的技术服务工程师必定要统辖全局。
