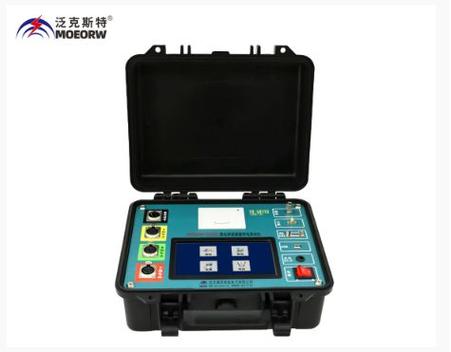

MOEORW-385 带电功课用屏障服屏障效力实验装配
MOEORW-385 带电功课用屏障服屏障效力实验装配是对屏障服进效力实验的专用装备，普遍用于电力体系、临盆厂家和科研单元弗成缺少的检测装备。
MOEORW-385 带电功课用屏障服屏障效力实验装配依据zui新国度标 GB6568.2-86《带电功课用屏障服实验办法 UDC614.89》要求而设计的，再联合电力行业尺度 DL/T976-2017<带电功课对象、装配和装备预防性实验规程>中要求对屏障服按期屏障服效力实验检测。
（图片来源网络，侵删）
装备构成、特色：
1、本实验装配成部门：
操作实验台、600V/50Hz 正弦电压产生器、测试电极、数字毫伏表四部门。
测试电极组合包含：
1） 黄铜加压电极；
2） 橡胶板；
3） 黄铜接管电极；
4） 绝缘板；
5） 测试固定盘。
技术要求
主要装备
1、 工频电压产生器：输出要求为：50Hz、电压有用值为 600V 的正弦电压
2、 加压电极：制作资料为黄铜；负载 2MΩ，总质量为 3kg。
3、 电压丈量表：输入阻抗年夜于 10MΩ，量程为 600V，同时可以丈量加压电极负载电阻。
4、 橡胶板：直径为 400mm、厚度为 5±0.5mm 的橡胶板，其外面硬度为肖氏级 60～65 度。
5、 接管电极板：直径为 300mm 并带有接线柱的黄铜板，厚度
2mm。
6、 绝缘板：直径为400mm，厚度5mm，资料为环氧板。
1、产生器输出电压规模：AC 0-600V±5%（指导值）；
2、 输出功率：AC 300W；
3、 输出波形：AC 50Hz 正弦波；
4、 电压显示zui小：0.1V；
5、 电压丈量精度：0.5 级；
6、 加压电极、接管电极：按尺度制作；
7、 仪器事情电源：交流 220V±10% 50Hz。
