前言
充电头网拿到了麦格米特推出的一款MP600S-H电源板，这款电源板为HiteVision鸿合一体机使用。电源板为单面板，功率器件均设有散热片。电源板为PFC+LLC架构，此中设有两路LLC电源，分离用于5V待机输出，5V，12V，19V和24V直流输出以及LED背光供电。实测这款电源板尺寸约为320*232*18.4mm。下面就带来这款电源板的拆解，一路看看计划和用料。
麦格米特电源板MP600S-H外观
麦格米特这款电源板为超薄造型，变压器和电解电容均为卧式结构，低落厚度。
电源板后头粘贴麦拉片绝缘。
撕去绝缘麦拉片，PCB镂空放置变压器，低落厚度。
测得PCBA模块长度约为320mm。
PCBA模块宽度约为232mm。
PCBA模块厚度约为18.4mm。

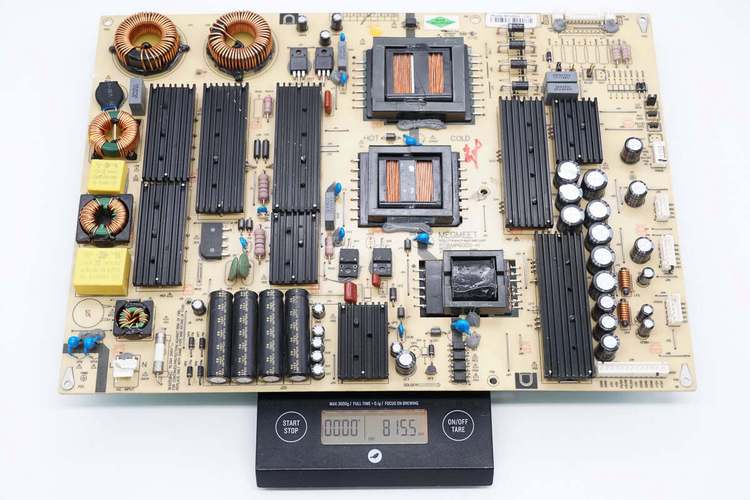

测得电源板重量约为815.5g。
麦格米特电源板MP600S-H拆解
电源输入端采纳插接件衔接。
保险丝规格为6.3A 250V。
共模电感采纳漆包线和绝缘线绕制，外衣塑料框架绝缘。
安规X2电容来自京昊，规格为1μF。
共模电感采纳漆包线绕制，外衣塑料框架绝缘。
另一颗安规X2电容规格为0.68μF。
另一颗共模电感采纳漆包线绕制，底部设有绝缘支架。
压敏电阻外衣热缩管绝缘。
压敏电阻来自君耀电子，型号681KD14，用于吸收过压浪涌。
两颗整流桥并联衔接，用于输入整流。整流桥使用螺丝固定在散热片上，型号T15XB60，规格为15A 600V。
薄膜滤波电容来自厦门法拉，规格为1μF450V。
PFC节制器来自安森美，丝印54B65，现实型号为NCP1654，是一颗持续导通模式的PFC升压节制器，采纳固定频率模式，由瞬时线圈电流节制导通光阴。芯片外围器件精简，具备可编程的过电流掩护，支撑完美的掩护功效。
PFC开关管使用螺丝固定在散热片上，两颗并联。
PFC开关管来自ST意法半导体，型号STF21NM60ND，NMOS，耐压600V，导阻145mΩ，采纳TO-220FP封装。
PFC升压电感采纳磁环绕制，两颗串联。
PFC整流管使用螺丝固定在散热片上，来自ST意法半导体，型号STTH8S06FP，是一颗超快规复二极管，规格为600V 8A，采纳TO-220FPAC封装。
用于PFC电路旁路的二极管使用一颗整流桥，整流桥型号T2SB60，规格为2A 600V。
两颗NTC热敏电阻来自久尹，型号JNR13S1R3M，两颗串联用于克制浪涌电流。
高压滤波电容来自华威，规格为82μF450V，四颗并联，容量为328μF。
与高压滤波电容并联的薄膜电容来自厦门法拉电子，规格为0.047μF630V。
另一颗薄膜电容规格为0.022μF630V。
用于19V和24V输出的LLC节制器来自ST意法，型号L6599，是一颗固定50%占空比的半桥节制器，芯片内置600V高压驱动器，内部集成同步DMOS，无需外置自举二极管。L6599支撑高达500KHz开关频率，支撑PFC节制，采纳SO-16N封装。
LLC开关管来自东芝，型号TK12A50D，NMOS，耐压500V，导阻450mΩ。
谐振电容来自厦门法拉电子，规格为0.022μF630V。
0.39Ω取样电阻用于检测开关管电流。
变压器采纳利兹线绕制，低落高频损耗。
用于19V整流的两颗肖特基二极管固定在散热片上，肖特基二极管来自吉林华微，型号HBR20100，规格为20A100V，采纳TO-220HF封装。
用于24V整流的肖特基二极管同样来自吉林华微，型号HBR10100，规格为10A100V，采纳TO-220HF封装。
用于19V输出的三颗滤波电容来自丰宾，规格为470μF35V。
接口旁的滤波电容来自万裕，规格为330μF35V。
用于24V输出的滤波电容来自丰宾，规格为470μF35V。
另一颗滤波电容来自万裕，规格为330μF35V。
用于节制24V输出的开关管来自美格纳，型号MDD3752，PMOS，耐压-40V，导阻17mΩ，采纳TO-252封装。
用于LED背光供电的LLC节制器同样采纳意法半导体L6599。
两颗LLC开关管来自MagnaChip美格纳，型号MDF18N50B，NMOS，耐压500V，导阻220mΩ，采纳TO-220F封装。
谐振电容来自厦门法拉电子，规格为0.022μF630V。
0.22Ω取样电阻用于检测开关管电流。
变压器采纳利兹线绕制，并打胶加固。
四颗二极管构成的整流桥特写。
两颗薄膜滤波电容来自厦门法拉电子，规格为1μF450V。
两颗4.7Ω电阻特写。
AS358双运放用于调光节制。
5V待机电源和12V主控芯片来自通嘉，型号LD5760GR，芯片内部集成高压启动电路和X电容放电电路，支撑节能模式，内部集成斜率和环路赔偿，具备供电过压掩护，过载掩护，过热掩护和短路掩护，采纳SOP-7封装。
用于高压启动和安规X2电容放电的二极管特写。
开关管来自吉林华微，型号JCS7N65FB，NMOS，耐压650V，导阻1.3Ω，采纳TO-220MF封装。
变压器采纳沉板焊接，磁芯打胶加固。
在散热片上固定两颗整流管。
用于12V整流的肖特基二极管来自吉林华微，型号HBR20150，规格为20A 150V，采纳TO-220HF封装。
用于12V输出的三颗滤波电容来自丰宾，规格为1000μF25V。
用于5V整流的二极管型号为HBR20100。
用于5V输出的三颗滤波电容来自华威，规格为1000μF10V。
用于12V和5V输出的两颗滤波电感特写。
220μF10V电解电容用于5V输出滤波。
用于12V和5V输出节制的两颗MOS管来自美格纳，型号MDD3752。
四颗LTV-817B光耦用于输出电压反馈和开关节制。
用于为一体机供电的接口特写。
12V输出接口特写。
19V输出接口特写。
24V输出接口特写。
衔接屏幕调光驱动电路的接口特写。
分歧跳线帽对应分歧品牌的屏幕。
另一组屏幕选择跳线特写。
直插蓝色Y电容特写。
全体拆解一览，来张百口福。
充电头网拆解总结
麦格米特MP600S-H电源板为内置设计，电源板用于HiteVision鸿合一体机使用。这款电源板采纳PFC+LLC架构，提供5V，12V，19V和24V直流输出，LED背光为零丁的电源输出。电源板具备多个LED背光接口，适配分歧屏幕使用。
充电头网经由过程拆解相识到，这款电源板采纳PFC+两路LLC电源+反激架构，PFC节制器采纳安森美NCP1654，PFC开关管采纳两颗意法STF21NM60ND，PFC整流管采纳意法STTH8S06FP超快规复二极管。两路LLC节制器采纳意法L6599，分离用于LED背光供电和19V，24V直流输出。
此中19V和24V输出开关管采纳东芝TK12A50D，LED背光输出采纳美格纳MDF18N50B开关管。待机电源用于5V和12V输出，采纳通嘉LD5760节制器。并采纳吉林华微开关管。电源板电容来自丰宾，华威和万裕着名品牌，发烧元件设有散热片，变压器打胶加固，做工和用料踏实靠得住。
